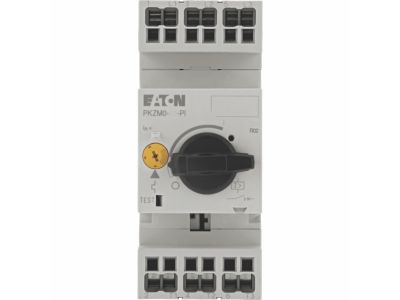

Wyłącznik silnikowy 3P, 0,09kW, 0,25-0,4A, Zaciski sprężynowe Push-In, PKZM0-0,4-PI | 199150 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON z serii PKZM0-0,4-PI to zaawansowane rozwiązanie w dziedzinie ochrony napędów elektrycznych, łączące niezawodność z nowoczesną technologią montażu. Urządzenie charakteryzuje się zakresem nastaw wyzwalacza przeciążeniowego od 0,25 A do 0,4 A, co pozwala na precyzyjne dopasowanie do parametrów znamionowych małych silników o mocy 0,09 kW przy napięciu 400 V AC. Wykorzystanie technologii zacisków sprężynowych typu Push-In znacząco skraca czas instalacji oraz eliminuje konieczność okresowego dokręcania śrub, co jest kluczowe w środowiskach narażonych na wibracje.

• Wyzwalacz termomagnetyczny: Zapewnia kompleksową ochronę przed przeciążeniami oraz skutkami zwarć (wyzwalacz zwarciowy ustawiony na max. 6,2 A).
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V wynosi aż 150 kA, co gwarantuje bezpieczeństwo instalacji nawet w wymagających punktach sieci.
• Czułość na zanik fazy: Zintegrowany mechanizm reagujący na asymetrię zasilania chroni silnik przed przegrzaniem i uszkodzeniem w przypadku awarii jednej z faz.
• Ergonomiczne sterowanie: Wyposażony w czytelne pokrętło z możliwością blokady, co ułatwia diagnostykę i serwisowanie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i dopuszczenie do użytku w profesjonalnych instalacjach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947 dotyczącej aparatury niskonapięciowej oraz wytyczne VDE 0660. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten zapewni deklarowane parametry bezpieczeństwa i trwałości w długofalowej eksploatacji.

Zastosowanie

Wyłącznik PKZM0-0,4-PI znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem do zabezpieczania:

• Małych silników klatkowych w układach wentylacji i klimatyzacji (HVAC).
• Pomp obiegowych i dozujących o mocy znamionowej do 0,09 kW.
• Napędów przenośników taśmowych w liniach produkcyjnych.
• Urządzeń pomocniczych w szafach sterowniczych, gdzie wymagana jest wysoka gęstość upakowania aparatury i pewność połączeń elektrycznych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35). Dzięki zastosowaniu zacisków Push-In, przewody sztywne lub elastyczne z tulejkami mogą być montowane bez użycia narzędzi, co optymalizuje proces prefabrykacji rozdzielnic. Stopień ochrony IP20 wymaga montażu w obudowie lub szafie sterowniczej zapewniającej odpowiednie warunki pracy. Urządzenie dopuszcza dowolny kierunek zasilania energią, co zwiększa elastyczność podczas projektowania okablowania. Należy pamiętać o zachowaniu dopuszczalnej temperatury otoczenia podczas pracy, która wynosi od -25°C do +55°C w warunkach otwartych.

FAQ

• Czy zaciski Push-In są odporne na wstrząsy? Tak, technologia sprężynowa zapewnia stały docisk przewodu, co czyni ją znacznie bardziej odporną na poluzowanie pod wpływem wibracji niż tradycyjne zaciski śrubowe.
• Czy wyłącznik posiada funkcję testowania? Tak, mechanizm pozwala na weryfikację poprawności działania wyzwalaczy, co jest niezbędne podczas okresowych przeglądów instalacji.
• Jaka jest maksymalna moc silnika przy 230V? Dla napięcia 230 V AC znamionowa moc pracy AC-3 wynosi 0,06 kW.
