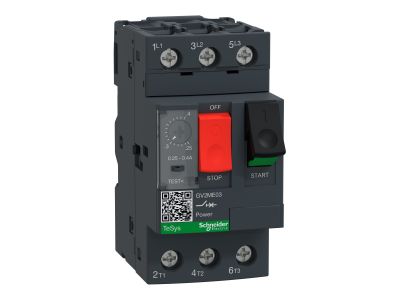

Wyłącznik silnikowy 3P 0,09kW 0,25-0,4A, TeSys Deca | GV2ME03AP Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys Deca o numerze katalogowym GV2ME03AP to zaawansowane urządzenie zabezpieczające, zaprojektowane przez lidera branży – firmę Schneider Electric. Jest to 3-biegunowy (3P) aparat dedykowany do ochrony silników elektrycznych o mocy znamionowej około 0,09 kW przy napięciu 400V. Urządzenie łączy w sobie funkcje zabezpieczenia termicznego oraz magnetycznego, co gwarantuje kompleksową ochronę przed przeciążeniami oraz skutkami zwarć.

• Zakres nastaw termicznych: Regulacja w przedziale od 0,25 A do 0,4 A pozwala na precyzyjne dopasowanie prądu wyzwalania do prądu znamionowego chronionego silnika.
• Wyzwalanie magnetyczne: Stały próg wyzwalania ustawiony na poziomie 13xIn zapewnia błyskawiczne odłączenie zasilania w przypadku wystąpienia prądów zwarciowych.
• Wysoka zdolność wyłączania: Parametr Icu wynoszący 50 kA przy 400V świadczy o wyjątkowej odporności aparatu na ekstremalne warunki awaryjne.
• Trwałość mechaniczna i elektryczna: Sterowanie start-stop realizowane za pomocą ergonomicznego przycisku (pokrętła) zostało przetestowane na 100 000 cykli łączeniowych w kategorii AC-3.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje stabilność styku i minimalizuje ryzyko przegrzewania się punktów przyłączeniowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co czyni go uniwersalnym rozwiązaniem w projektach globalnych. Wyłącznik GV2ME03AP posiada certyfikację IEC, UL, CSA, CCC oraz EAC. Dodatkowo, urządzenie jest dopuszczone do pracy w trudnych warunkach morskich oraz w strefach zagrożonych wybuchem (certyfikat ATEX). Jako produkt z etykietą Green Premium, wyłącznik jest w pełni zgodny z dyrektywami RoHS i rozporządzeniem REACh, co potwierdza dbałość producenta o ekologię i przejrzystość wpływu na środowisko naturalne.

Zastosowanie

Wyłącznik silnikowy TeSys Deca znajduje szerokie zastosowanie w przemyśle, budownictwie komercyjnym oraz infrastrukturze. Jest idealnym wyborem do sterowania i ochrony małych napędów 3-fazowych, takich jak pompy, wentylatory, przenośniki taśmowe czy mieszalniki. Dzięki wysokiej zdolności wyłączania i kompaktowej obudowie, świetnie sprawdza się w rozdzielnicach sterowniczych, gdzie przestrzeń montażowa jest ograniczona, a wymagania dotyczące niezawodności są priorytetowe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie DIN (35 mm), co zapewnia szybką i pewną instalację wewnątrz szafy elektrycznej. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalną przewodność i odporność na wibracje. Przed uruchomieniem należy precyzyjnie ustawić tarczę nastawczą prądu termicznego zgodnie z tabliczką znamionową silnika. Urządzenie może być montowane pionowo lub poziomo bez pogorszenia parametrów pracy.

FAQ

• Czy wyłącznik GV2ME03AP posiada funkcję ochrony przed zanikiem fazy? Tak, wyłączniki z serii TeSys GV2 reagują na asymetrię obciążenia, co chroni silnik przed przegrzaniem w przypadku zaniku jednej z faz.
• Jaki jest maksymalny prąd znamionowy izolacji tego aparatu? Napięcie znamionowe izolacji (Ui) wynosi 690V, co pozwala na bezpieczną pracę w standardowych sieciach przemysłowych.
• Czy do wyłącznika można dołożyć styki pomocnicze? Tak, konstrukcja serii TeSys Deca umożliwia łatwą rozbudowę o dodatkowe styki pomocnicze montowane z boku lub z przodu urządzenia, a także o wyzwalacze wzrostowe lub podnapięciowe.
