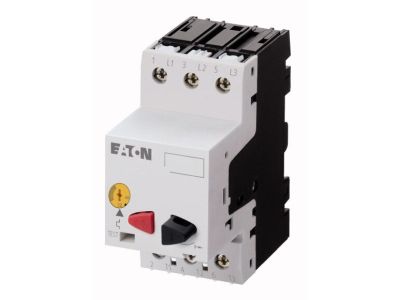

Wyłącznik silnikowy 3P, 0,03kW, 0,1-0,16A, zaciski śrubowe, PKZM01-0,16 | 278475 Eaton

Alternatywny kod produktu: PKZM01-0,16

Opis i Kluczowe Cechy

Wyłącznik silnikowy PKZM01-0,16 (symbol 278475) to trójbiegunowe urządzenie zabezpieczające przeznaczone do ochrony odbiorników o prądzie znamionowym w zakresie 0,1–0,16 A (moc 0,03 kW). Dzięki zdolności wyłączania 50 kA w całym typoszeregu zapewnia skuteczne przerywanie prądów zwarciowych, chroniąc zarówno odbiornik, jak i instalację. Wyposażony w wbudowany wyzwalacz zwarciowy z fabrycznie ustawionym prądem zadziałania oraz regulowany wyzwalacz przeciążeniowy.

• Zakres nastawczy 0,1–0,16 A: Precyzyjna regulacja wyzwalacza przeciążeniowego pozwala dopasować ochronę do konkretnego silnika, minimalizując ryzyko uszkodzenia termicznego.
• Zdolność wyłączania 50 kA: Gwarantuje przerwanie wysokich prądów zwarciowych bez uszkodzenia aparatu, co zwiększa bezpieczeństwo instalacji.
• Wbudowany wyzwalacz zwarciowy (fabrycznie ustawiony): Błyskawiczna reakcja na zwarcia, skracająca czas oddziaływania prądu na odbiornik.
• Wyzwalacz przeciążeniowy z regulowaną nastawą: Umożliwia optymalne zabezpieczenie przeciążeniowe, przedłużając żywotność silnika i innych obciążeń.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, łatwy montaż w rozdzielnicy.

Zgodność z Normami

Wyłącznik silnikowy PKZM01-0,16 spełnia wymagania europejskich norm dotyczących aparatury zabezpieczającej i posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Przeznaczony do ochrony odbiorników takich jak silniki elektryczne, transformatory oraz instalacje przemysłowe.

• Ochrona silników elektrycznych małej mocy (0,03 kW) w maszynach i urządzeniach.
• Zabezpieczenie transformatorów przed przeciążeniem i zwarciem.
• Ochrona obwodów sterowania i instalacji oświetleniowych wymagających precyzyjnego zabezpieczenia.
• Zastosowanie w rozdzielnicach przemysłowych i szafach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika silnikowego PKZM01-0,16 musi być wykonywany przez osobę posiadającą uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz do prądu znamionowego 0,16 A i zabezpieczeń obwodu. Moment dokręcania zacisków śrubowych stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik posiada podświetlenie/LED? Wyłącznik silnikowy PKZM01-0,16 nie posiada wbudowanego podświetlenia. Stan pracy sygnalizowany jest położeniem pokrętła/manetki.
• Jaki jest stopień ochrony IP? W dostępnych danych nie podano stopnia ochrony IP. Typowo dla aparatury montowanej w rozdzielnicy przyjmuje się IP20, ale nie jest to potwierdzone dla tego modelu. Należy stosować go w suchych pomieszczeniach.
• Jaki jest tryb pracy styku (NO/NC)? Wyłącznik silnikowy PKZM01-0,16 to aparat łącznikowy z funkcją wyzwalania; w podstawowej wersji nie posiada standardowych styków pomocniczych NO/NC. Informacje o ewentualnych modułach dodatkowych znajdują się w katalogu producenta.
