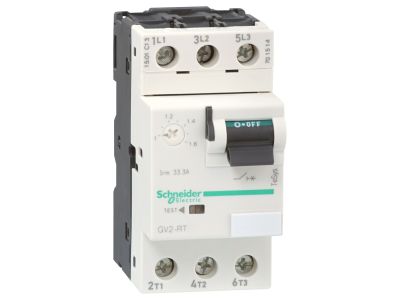

Wyłącznik silnikowy 3 biegunowe 3d 6-10A wyzwalacz termomagnetyczny 4KW | GV2RT14 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy GV2RT14 to trójbiegunowe urządzenie zabezpieczające przeznaczone do ręcznego załączania i wyłączania silników elektrycznych. Wyposażony w wyzwalacz termomagnetyczny o regulowanym zakresie prądowym 6-10 A (dla silników o mocy do 4 kW) zapewnia skuteczną ochronę przed skutkami zwarć, przeciążeń oraz asymetrii fazowej. Trzy bieguny pozwalają na kompleksową kontrolę obwodów trójfazowych, a kompaktowa obudowa ułatwia montaż w szafach sterowniczych.

• Regulowany wyzwalacz termomagnetyczny 6-10 A: Precyzyjne dopasowanie zabezpieczenia do prądu znamionowego silnika, co minimalizuje ryzyko niepotrzebnych wyłączeń i chroni instalację przed przegrzaniem.
• Ochrona przed asymetrią fazową: Wykrywa brak jednej fazy i odłącza zasilanie, zapobiegając uszkodzeniu uzwojeń silnika w wyniku pracy na dwóch fazach.
• Ręczne sterowanie załącz/wyłącz: Umożliwia bezpośrednie włączanie i wyłączanie silnika bez konieczności stosowania dodatkowych łączników, co upraszcza instalację.
• Trzy bieguny (3P): Jednoczesne odłączanie wszystkich trzech faz zapewnia bezpieczną przerwę obwodu i zgodność z wymogami ochrony silników.
• Kompaktowa konstrukcja: Oszczędza miejsce w rozdzielnicy, ułatwia szybki montaż i czytelne oznaczenie obwodu.

Zgodność z Normami

Wyłącznik silnikowy GV2RT14 spełnia wymagania obowiązujących norm międzynarodowych oraz europejskich dotyczących urządzeń zabezpieczających silniki. Posiada certyfikat CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej oraz bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Wyłącznik silnikowy GV2RT14 został zaprojektowany do ochrony i ręcznego sterowania trójfazowymi silnikami asynchronicznymi. Sprawdza się w różnorodnych aplikacjach wymagających niezawodnego zabezpieczenia przed zwarciami i przeciążeniami.

• Ręczne załączanie i wyłączanie silników w maszynach produkcyjnych, wentylatorach, pompach i sprężarkach.
• Ochrona silników o mocy do 4 kW przed skutkami zwarć, przeciążeń i asymetrii fazowej.
• Zabezpieczanie obwodów odbiorników trójfazowych, gdzie wymagana jest regulacja progu zadziałania.
• Montaż w szafach sterowniczych oraz rozdzielnicach jako element lokalnego sterowania i bezpieczeństwa.

Wskazówki Montażowe

Montaż wyłącznika silnikowego GV2RT14 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączyć zgodnie ze schematem producenta, dobierając przekrój do prądu znamionowego obwodu. Moment dokręcania śrub zacisków musi być zgodny z dokumentacją techniczną – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na niezawodność połączenia. Po montażu sprawdź działanie wyzwalacza termomagnetycznego poprzez symulację zadziałania.

FAQ

• Jaki jest zakres prądowy wyłącznika GV2RT14? Zakres regulacji wyzwalacza termomagnetycznego wynosi od 6 do 10 A. Umożliwia to dopasowanie zabezpieczenia do silnika o mocy do 4 kW przy napięciu 400 V.
• Czy wyłącznik chroni przed asymetrią fazową? Tak, urządzenie wykrywa brak jednej z faz i odłącza silnik, chroniąc przed pracą na dwóch fazach, która może prowadzić do uszkodzenia uzwojeń.
• Jak ustawić próg zadziałania wyzwalacza termomagnetycznego? Wartość prądu reguluje się pokrętłem znajdującym się na obudowie. Należy ustawić prąd odpowiadający prądowi znamionowemu silnika (z tabliczki znamionowej). Szczegółowe instrukcje znajdują się w dokumentacji producenta.
