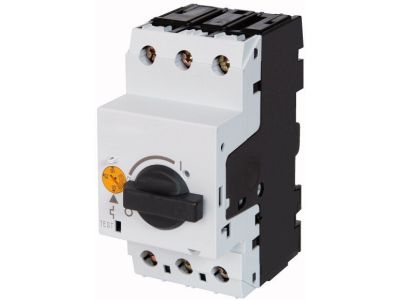

Wyłącznik silnikowy 20A, PKM0-20 PKZ | 203594 Eaton

Alternatywny kod produktu: PKM0-20

Opis i Kluczowe Cechy

Wyłącznik silnikowy PKM0-20 PKZ (symbol 203594) to trójbiegunowy aparat zabezpieczający z wyzwalaczem zwarciowym bez opóźnienia, zaprojektowany do ochrony silników elektrycznych przed skutkami zwarć. Dzięki prądowi znamionowemu 20 A i napięciu pracy Ue 690 V AC zapewnia bezpieczną eksploatację obwodów silnikowych w warunkach przemysłowych. Stopień ochrony IP20 gwarantuje bezpieczeństwo dotyku przy montażu w suchych pomieszczeniach wewnątrz rozdzielnic.

• Prąd znamionowy 20 A: umożliwia zabezpieczenie silników o mocy odpowiedniej do tego obciążenia, zapewniając bezpieczną pracę bez ryzyka przegrzania styków.
• Napięcie znamionowe Ue 690 V AC: pozwala na stosowanie w sieciach przemysłowych, także w układach o podwyższonym napięciu międzyfazowym.
• Wyzwalacz zwarciowy bez opóźnienia: natychmiastowe odcięcie obwodu w przypadku zwarcia, minimalizujące ryzyko uszkodzenia silnika i instalacji.
• Stopień ochrony IP20: ochrona przed dotykiem części niebezpiecznych oraz przed ciałami stałymi o średnicy powyżej 12,5 mm – bezpieczny montaż w rozdzielnicach.
• Mocowanie na śruby i zaciski śrubowe: trwałe i pewne połączenie przewodów, łatwe do wykonania zgodnie z dokumentacją producenta.
• Dostępne akcesoria rozszerzające funkcjonalność: łącznik pomocniczy, wyzwalacz napięcia, napęd sterujący oraz płyta wczepiana – umożliwiają dostosowanie wyłącznika do specyficznych potrzeb instalacji.

Zgodność z Normami

Wyłącznik silnikowy PKM0-20 PKZ jest zgodny z normą IEC/EN 60947 (aparat łączeniowo-sterowniczy niskonapięciowy) oraz posiada zabezpieczenie przed dotykiem zgodne z VDE 0106 część 100. Produkt posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony i ręcznego wyłączania trójfazowych silników indukcyjnych w instalacjach przemysłowych i komercyjnych. Ze względu na wyzwalacz zwarciowy i solidną konstrukcję sprawdza się w następujących scenariuszach:

• Ochrona silników pomp, wentylatorów, sprężarek i przenośników w warunkach ciągłej pracy.
• Sterowanie rozruchem i zatrzymaniem maszyn w szafach sterowniczych jako główny wyłącznik silnikowy.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach przemysłowych do zabezpieczania obwodów odbiorników o znacznym prądzie rozruchowym.
• Jako element zabezpieczający w układach automatyki budynkowej i technologicznej, gdzie wymagana jest niezawodna ochrona zwarciowa.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego PKM0-20 PKZ może być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Wyłącznik mocuje się za pomocą śrub do podłoża, zgodnie z wymiarami montażowymi (zatyczki 45 mm). Przekrój przewodów należy dobrać do prądu znamionowego 20 A i warunków obciążenia. Zaciski śrubowe dokręcać momentem podanym w dokumentacji producenta. Po montażu sprawdzić poprawność połączeń i działanie wyzwalacza zwarciowego.

FAQ

• Czy wyłącznik silnikowy PKM0-20 PKZ posiada podświetlenie? Nie, jest to standardowy wyłącznik ochronny bez podświetlenia. Ewentualną sygnalizację stanu można zrealizować za pomocą dedykowanych łączników pomocniczych.
• Jaki jest stopień ochrony tego wyłącznika? Stopień ochrony wynosi IP20 – urządzenie jest chronione przed dotykiem części niebezpiecznych i przed ciałami stałymi o średnicy powyżej 12,5 mm. Nadaje się do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jaki rodzaj wyzwalacza zastosowano w wyłączniku? Zastosowano wyzwalacz zwarciowy bez opóźnienia, który błyskawicznie odcina obwód w przypadku zwarcia, zapewniając skuteczną ochronę silnika i instalacji.
