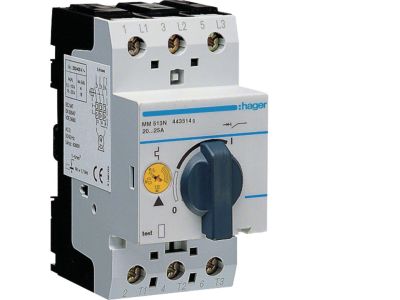

Wyłącznik silnikowy 20-25A | MM513N Hager

Opis i Kluczowe Cechy

Wyłącznik silnikowy MM513N o regulowanym zakresie prądowym 20–25 A został zaprojektowany do kompleksowej ochrony napędów elektrycznych. Urządzenie łączy w sobie zabezpieczenie przeciążeniowe i zwarciowe, co pozwala skutecznie chronić silniki oraz instalację przed skutkami przeciążeń i zwarć. Dzięki płynnej regulacji progu zadziałania można precyzyjnie dopasować nastawy do rzeczywistego obciążenia silnika.

• Regulowany zakres prądowy 20–25 A: umożliwia dostosowanie zabezpieczenia do konkretnego silnika, zapewniając optymalną ochronę bez zbędnych wyłączeń.
• Ochrona przeciążeniowa i zwarciowa: dwa mechanizmy zabezpieczające w jednym urządzeniu – eliminują potrzebę stosowania dodatkowych bezpieczników topikowych w obwodzie silnikowym.
• Przeznaczenie do napędów elektrycznych: dedykowana charakterystyka wyzwalania termicznego i magnetycznego idealna dla silników asynchronicznych i innych odbiorników o charakterze indukcyjnym.
• Montaż na szynie TH35 (DIN): szybki i pewny montaż w rozdzielnicach i szafach sterowniczych zgodny ze standardem modułowym.
• Kompaktowa konstrukcja: oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Wyłącznik silnikowy MM513N został wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza bezpieczeństwo użytkowania i zgodność z wymaganiami dyrektyw niskonapięciowych. Urządzenie przeznaczone do stosowania w instalacjach budowlanych i przemysłowych.

Zastosowanie

Wyłącznik silnikowy MM513N znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona napędów elektrycznych przed przeciążeniami i zwarciami.

• Ochrona silników w maszynach produkcyjnych, przenośnikach, mieszadłach i innych urządzeniach przemysłowych.
• Zabezpieczenie pomp, wentylatorów, sprężarek i klimatyzatorów w systemach HVAC.
• Sterowanie i ochrona napędów w automatyce budynkowej – bram, rolet, wind.
• Wydzielanie obwodów silnikowych w rozdzielnicach głównych i podrozdzielnicach warsztatowych.

Wskazówki Montażowe

Montaż wyłącznika silnikowego MM513N powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia oraz mocy zwarciowej instalacji. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zamontowaniu ustaw zakres prądowy za pomocą pokrętła regulacyjnego zgodnie z prądem znamionowym silnika.

FAQ

• Jaki jest zakres prądowy wyłącznika MM513N? Wyłącznik regulowany jest w zakresie od 20 A do 25 A. Ustawienie wybiera się obrotowym pokrętłem na obudowie.
• Czy wyłącznik MM513N chroni również przed zwarciem? Tak, posiada wyzwalacz magnetyczny (zwarciowy) działający przy prądzie kilkukrotnie wyższym od nastawionego prądu, a także wyzwalacz termiczny (przeciążeniowy) z charakterystyką czasowo-prądową dla silników.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnego stopnia IP w dostępnych danych. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20. W przypadku montażu w pomieszczeniu suchym nie ma dodatkowych wymagań.
