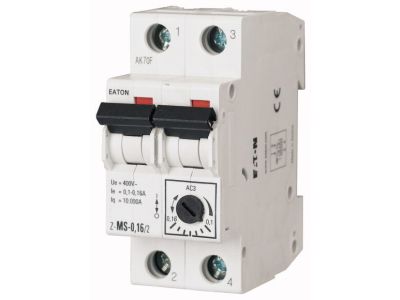

Wyłącznik silnikowy 2-bieg. 0,1-0,16A, Z-MS-0,16/2 | 248389 Eaton

Alternatywny kod produktu: Z-MS-0,16/2

Opis i Kluczowe Cechy

Wyłącznik silnikowy 2-biegunowy Z-MS-0,16/2 o zakresie prądu 0,1–0,16 A zapewnia kompleksową ochronę silników elektrycznych przed zwarciami, przeciążeniami i awarią faz, eliminując konieczność stosowania dodatkowych bezpieczników. Dzięki kompaktowym wymiarom dopasowanym do wyłączników instalacyjnych oszczędza miejsce w rozdzielnicy, a optyczny wskaźnik stanu styków ułatwia szybką diagnostykę bez odłączania napięcia.

• Ochrona wielofunkcyjna: Zabezpiecza przed zwarciem, przeciążeniem i zanikiem faz – jeden element zastępuje bezpieczniki, upraszczając instalację.
• Kompaktowa konstrukcja: Wymiary zoptymalizowane do wyłączników instalacyjnych, co ułatwia montaż w rozdzielnicach i oszczędza miejsce.
• Optyczny wskaźnik stanu styków: Pozwala błyskawicznie stwierdzić pozycję styków (załączony/wyłączony/zadziałany) bez konieczności odłączania napięcia.
• Prosty nastaw prądu zadziałania: Regulacja śrubokrętem w zakresie 0,1–0,16 A – precyzyjne dopasowanie do zabezpieczanego silnika.
• Wersja 2-biegunowa: Przeznaczona do silników jednofazowych lub zasilania dwufazowego, zapewnia ochronę obu przewodów fazowych.

Zgodność z Normami

Wyłącznik silnikowy Z-MS spełnia wymagania europejskich norm bezpieczeństwa (znak CE) oraz standardu DIN dla wyłączników silnikowych. Montaż i eksploatacja zgodnie z zaleceniami producenta i obowiązującymi przepisami prawa energetycznego.

Zastosowanie

Wyłącznik Z-MS-0,16/2 przeznaczony jest do ręcznego sterowania oraz zabezpieczania małych silników elektrycznych w instalacjach przemysłowych, budynkowych i automatyce. Idealnie sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona w kompaktowej obudowie.

• Ochrona i sterowanie silnikami napędów pomp, wentylatorów, taśmociągów i sprężarek.
• Ręczne załączanie/wyłączanie obwodów silnikowych w szafach sterowniczych.
• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Element systemów automatyki budynkowej (sterowanie żaluzjami, bramami, klimatyzacją).

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Podłącz przewody miedziane o przekroju dobranym do prądu obciążenia – maksymalny przekrój podany w dokumentacji producenta. Dokręć zaciski z momentem zgodnym z instrukcją, aby zapewnić trwałe połączenie elektryczne.

FAQ

• Czy wyłącznik ma podświetlenie? Wyłącznik nie posiada podświetlenia. Stan pracy można odczytać za pomocą optycznego wskaźnika (czerwony/zielony) na obudowie, który informuje o ustawieniu styków.
• Jaki jest stopień ochrony (IP)? Producent nie podaje konkretnego stopnia IP dla tego modelu. Wyłącznik przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie zapewniona jest ochrona przed pyłem i wilgocią zgodnie z klasą szczelności szafy (np. IP20 lub wyższa).
• Jak działa tryb pracy styków? Wyłącznik jest normalnie otwarty – w stanie spoczynku styki są rozwarte. Po ręcznym załączeniu zwierają obwód, a w przypadku przeciążenia lub zwarcia następuje automatyczne rozłączenie. Nie wymaga dodatkowego napięcia sterującego.
