Wyłącznik silnikowy 10A, PKM0-10 PKZ | 072729 Eaton

Alternatywny kod produktu: PKM0-10

Opis i Kluczowe Cechy

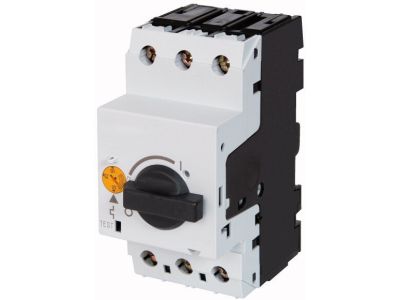

Wyłącznik silnikowy PKM0-10 PKZ (symbol 072729) to kompaktowe urządzenie zabezpieczające obwody silnikowe przed skutkami zwarć. Prąd znamionowy 10A oraz napięcie pracy 690V AC zapewniają bezpieczną eksploatację w typowych instalacjach trójfazowych. Stopień ochrony IP20 gwarantuje ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Dzięki uniwersalnemu mocowaniu (śruby i zaciski) można go montować zarówno na płycie, jak i na szynie DIN TH35.

• Prąd znamionowy 10A: odpowiedni do zabezpieczania silników małej i średniej mocy – praca bez ryzyka przeciążenia styków przy nominalnym obciążeniu.
• Napięcie pracy Ue 690V: wysoka rezerwa napięciowa umożliwia zastosowanie w sieciach trójfazowych o napięciu 400V/690V, zwiększając uniwersalność instalacji.
• Wyzwalacz zwarciowy bez opóźnienia: natychmiastowa reakcja na zwarcie – skraca czas przerwania prądu zwarciowego, chroniąc silnik i przewody.
• Stopień ochrony IP20: zabezpieczenie przed dotykiem przypadkowym oraz wnikaniem ciał stałych – bezpieczeństwo eksploatacji w rozdzielnicach i szafach sterowniczych.
• Mocowanie na śruby i zaciski: elastyczność montażu – możliwość instalacji na płycie montażowej lub na szynie DIN TH35 za pomocą zatrzasków (zgodnie z dokumentacją producenta).

Zgodność z Normami

Wyłącznik silnikowy PKM0-10 PKZ spełnia wymagania normy IEC/EN 60947 oraz posiada zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100. Produkt jest oznakowany znakiem CE i przeznaczony do stosowania zgodnie z obowiązującymi przepisami.

Zastosowanie

Wyłącznik silnikowy znajduje zastosowanie wszędzie tam, gdzie konieczna jest szybka i niezawodna ochrona obwodów silnikowych przed skutkami zwarć. Polecany szczególnie w automatyce przemysłowej, rozdzielnicach oraz instalacjach sterowania.

• Zabezpieczanie silników elektrycznych w maszynach, wentylatorach, pompach i kompresorach.
• Ochrona obwodów sterowania i zasilania w szafach rozdzielczych przemysłowych.
• Element układów automatyki budynkowej (HVAC, napędy bram, rolety) – w połączeniu z przekaźnikami przeciążeniowymi lub stycznikami.
• Rozdzielnice główne i podrzędne w obiektach komercyjnych i mieszkalnych – jako zabezpieczenie zwarciowe silników jednofazowych i trójfazowych.

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie DIN TH35 lub bezpośrednio na płycie montażowej (zgodnie z instrukcją producenta). Przekrój przewodów należy dobrać do prądu znamionowego obwodu (min. 1,5 mm² dla 10A). Zaciski śrubowe dokręcać z momentem zalecanym w karcie katalogowej – zwykle 0,8–1,2 Nm. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak uszkodzeń mechanicznych.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, produkt nie jest wyposażony w podświetlenie – sygnalizację stanu można uzyskać za pomocą zewnętrznych łączników pomocniczych (dostępne jako akcesoria).
• Jaki jest stopień ochrony wyłącznika? Stopień ochrony wynosi IP20 – urządzenie jest chronione przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, ale nie jest wodoodporne. Należy montować w suchych rozdzielnicach.
• Czy wyłącznik można montować na szynie DIN? Tak, konstrukcja przewiduje montaż na szynie DIN TH35 (szer. 35 mm) za pomocą zatrzasków, a także bezpośrednio na płycie montażowej przy użyciu śrub.
