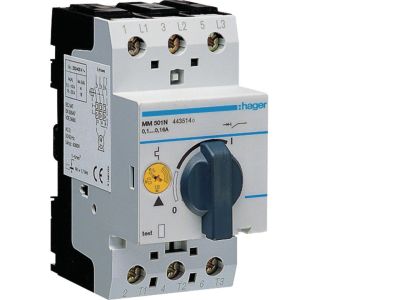

Wyłącznik silnikowy 0,1-0,16A | MM501N Hager

Opis i Kluczowe Cechy

Wyłącznik silnikowy MM501N o zakresie prądowym 0,1–0,16 A przeznaczony jest do ochrony silników elektrycznych oraz instalacji zasilających. Dzięki precyzyjnemu ustawieniu progu przeciążeniowego urządzenie reaguje na niebezpieczne wzrosty prądu, zapobiegając uszkodzeniu uzwojeń i elementów sterujących.

• Zakres nastaw prądu 0,1–0,16 A: umożliwia dopasowanie do bardzo małych silników (np. wentylatorów, pomp czy siłowników), zapewniając ochronę już przy niewielkich przeciążeniach.
• Funkcja zabezpieczenia przeciążeniowego i zwarciowego: kompleksowa ochrona – wyłącza obwód zarówno przy długotrwałym przeciążeniu, jak i nagłym zwarciu, minimalizując ryzyko pożaru i awarii.
• Kompaktowa konstrukcja modułowa: umożliwia łatwy montaż w rozdzielnicach i szafach sterowniczych bez zajmowania nadmiaru miejsca.
• Bezpieczny mechanizm wyzwalania bimetalicznego i elektromagnetycznego: gwarantuje niezawodną reakcję w każdej temperaturze pracy.

Zgodność z Normami

Wyłącznik MM501N został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Produkt spełnia wymagania bezpieczeństwa użytkowania i kompatybilności w typowych instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik silnikowy MM501N znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona małych odbiorników indukcyjnych. Sprawdza się w obwodach sterowania i zasilania urządzeń przemysłowych oraz domowych.

• Ochrona silników jednofazowych i trójfazowych o prądzie znamionowym w zakresie 0,1–0,16 A (m.in. w wentylatorach, pompach cyrkulacyjnych, bramach automatycznych).
• Zabezpieczenie linii zasilających przed skutkami przeciążeń i zwarć w szafach sterowniczych maszyn.
• Element wyposażenia rozdzielnic przemysłowych i modułów automatyki budynkowej.
• Stosowany jako wyłącznik główny lub odłącznik w małych napędach.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego MM501N mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach. Przed uruchomieniem należy sprawdzić poprawność doboru przewodów (przekrój dostosowany do prądu obciążenia) oraz moment dokręcenia zacisków zgodnie z dokumentacją producenta.

FAQ

• Jaki jest zakres regulacji prądu wyzwalania? Zakres nastaw wynosi 0,1–0,16 A. Ustawia się go pokrętłem na przedniej ściance wyłącznika.
• Czy wyłącznik chroni również przed zwarciem? Tak – posiada zabezpieczenie zwarciowe (wyzwalacz elektromagnetyczny), które natychmiast wyłącza obwód w przypadku zwarcia.
• Czy mogę montować go w rozdzielnicy bez dodatkowego zabezpieczenia? Wyłącznik MM501N sam pełni funkcję zabezpieczenia silnika, ale w obwodzie zasilającym wymagany jest nadrzędny wyłącznik nadprądowy dobrany do prądu zwarcia instalacji.
