Wyłącznik S320 4P C125 25KA DX3 | 409803 Legrand

Opis i Kluczowe Cechy

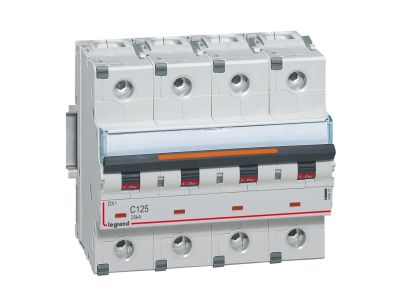

Wyłącznik nadprądowy serii S320 DX3, symbol 409803, to czterobiegunowe urządzenie ochronne o prądzie znamionowym 125 A i zdolności zwarciowej 25 kA przy napięciu 400 V~. Charakterystyka C oraz szerokość 6 modułów (105 mm) czynią go odpowiednim do zabezpieczania obwodów o dużym obciążeniu w rozdzielnicach przemysłowych. Dzięki konstrukcji zgodnej z normą IEC 60947-2 zapewnia bezpieczne odłączanie zwarć w sieciach trójfazowych z przewodem neutralnym.

• Prąd znamionowy 125 A: Pozwala na bezpieczne zabezpieczenie obwodów o znacznym poborze prądu (np. piece, klimatyzatory, maszyny przemysłowe) bez ryzyka przegrzania styków.
• Zdolność zwarciowa 25 kA przy 400 V~: Gwarantuje skuteczne wyłączenie zwarć o wysokiej energii, chroniąc instalację i odbiorniki przed uszkodzeniem.
• Charakterystyka C (5–10× In): Zapewnia selektywne wyzwalanie przy prądach rozruchowych silników i transformatorów, minimalizując niepotrzebne zadziałania.
• Konstrukcja 4-biegunowa (3 fazy + N): Ochrona wszystkich przewodów roboczych w sieciach TN-S, idealna do głównych rozdzielnic obiektów komercyjnych i produkcyjnych.
• Szerokość 6 modułów (105 mm): Kompaktowa obudowa montowana na szynie TH35, oszczędza miejsce w rozdzielnicy przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Posiada certyfikat CE oraz jest zgodny z dyrektywami niskonapięciowymi.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony obwodów dystrybucyjnych w rozdzielnicach głównych i podrozdzielnicach, szczególnie w obiektach o podwyższonym zapotrzebowaniu na moc i wysokiej zdolności zwarciowej.

• Zabezpieczanie linii zasilających maszyny, piece, klimatyzatory i inne urządzenia o prądzie znamionowym do 125 A.
• Ochrona obwodów trójfazowych z przewodem neutralnym w sieciach TN-S.
• Stosowanie jako wyłącznik główny w rozdzielnicach przemysłowych i komercyjnych.
• Zastosowanie w instalacjach wymagających charakterystyki C do odbiorników z prądami rozruchowymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz zasilanie elektryczne. Przekrój przewodów dobierz zgodnie z obowiązującymi normami oraz prądem znamionowym 125 A. Moment dokręcania zacisków oraz sposób podłączenia – postępuj zgodnie z dokumentacją techniczną producenta. Nie przekraczaj parametrów granicznych podanych na tabliczce znamionowej.

FAQ

• Jaka jest liczba biegunów tego wyłącznika? Wyłącznik jest czterobiegunowy (4P) – zabezpiecza trzy fazy oraz przewód neutralny.
• Jaka zdolność zwarciowa jest deklarowana? Zdolność zwarciowa wynosi 25 kA przy napięciu 400 V~ (zgodnie z normą IEC 60947-2).
• Jaką szerokość modułową ma wyłącznik? Zajmuje 6 modułów na szynie DIN, co odpowiada 105 mm (1 moduł = 17,5 mm).
