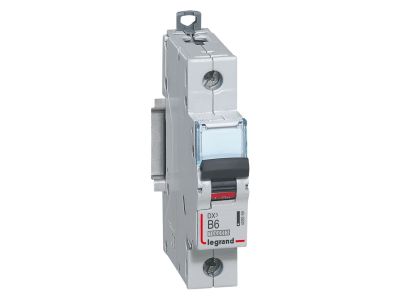

Wyłącznik S311 DX3 10000A B6 1P | 408869 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 DX3 (symbol 408869) to jednobiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 6 A, przeznaczony do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2 zapewnia skuteczne przerywanie prądów zwarciowych nawet w trudnych warunkach sieciowych.

• Charakterystyka B: Szybkie wyzwalanie przy prądach 3–5 In – chroni wrażliwe odbiorniki przed zwarciem, a jednocześnie pozwala na bezpieczną pracę z typowymi obciążeniami rezystancyjnymi i oświetleniem.
• Napięcie znamionowe 230/400 V~: Uniwersalne zastosowanie w instalacjach jednofazowych i trójfazowych, w obwodach za bezpiecznikiem przedlicznikowym.
• Zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe – wyłącznik może być stosowany zarówno w aplikacjach domowych (norma 60898), jak i przemysłowych (norma 60947).
• Kompatybilność z systemem HX3: Możliwość optymalnego rozdziału energii do 125 A wraz z szynami grzebieniowymi i blokami różnicowoprądowymi, co ułatwia budowę rozdzielnic.
• Możliwość rozbudowy: Bezproblemowe dołączanie styków pomocniczych, wyzwalaczy wzrostowych/napięciowych, napędów silnikowych oraz bloków RCD – pełna modularność serii DX3.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (aparatura do zabezpieczania instalacji domowych i podobnych) oraz IEC/EN 60947-2 (aparatura do zastosowań przemysłowych). Posiada certyfikat CE i jest zgodny z dyrektywą niskonapięciową.

Zastosowanie

Model S311 DX3 B6 sprawdza się w szerokim zakresie instalacji – od domowych rozdzielnic po przemysłowe szafy sterownicze. Jego charakterystyka B i parametry zwarciowe czynią go szczególnie przydatnym w obwodach o charakterze rezystancyjnym i małych silnikach.

• Ochrona obwodów oświetleniowych, gniazd wtykowych i urządzeń AGD w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii sterowniczych w szafach automatyki – np. do zasilania styczników, przekaźników i sterowników PLC.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach, w systemie HX3 do 125 A, z możliwością rozbudowy o bloki różnicowoprądowe.
• Zasilanie odbiorników w instalacjach tymczasowych i przemysłowych, gdzie wymagana jest podwyższona zdolność zwarciowa (16 kA wg IEC 60947-2).

Wskazówki Montażowe

Montaż i obsługa wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy i upewnij się, że obwód jest odseparowany. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP20. Przekrój przewodów dobierz zgodnie z prądem znamionowym (6 A) oraz warunkami zwarciowymi – dokumentacja techniczna producenta określa maksymalny przekrój oraz moment dokręcania zacisków (zwykle 2–3 Nm dla przewodów miedzianych). Dopuszczalne jest łączenie za pomocą szyn grzebieniowych lub sztyftowych – należy stosować wyłącznie oryginalne akcesoria serii DX3.

FAQ

• Czy wyłącznik można rozbudować o styki pomocnicze? Tak, seria DX3 oferuje szeroką gamę akcesoriów: styki pomocnicze, wyzwalacze wzrostowe i napięciowe, napędy silnikowe oraz bloki różnicowoprądowe – wszystkie łatwo montowane z boku aparatu.
• Jaka jest charakterystyka wyzwalania i dla jakich obciążeń jest przeznaczona? Charakterystyka B (3–5 In) zapewnia szybkie wyzwalanie przy prądach zwarciowych i jednocześnie toleruje krótkotrwałe przeciążenia (np. przy załączaniu kondensatorów). Jest zalecana do zabezpieczania obwodów o charakterze rezystancyjnym (oświetlenie, gniazda) oraz małych silników.
• Jaki stopień ochrony ma wyłącznik podczas pracy w rozdzielnicy? Sam wyłącznik posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem i dostępem do części pod napięciem. W zabudowie rozdzielnicowej wymagana jest obudowa o wyższym IP, jeśli urządzenie jest montowane na zewnątrz.
