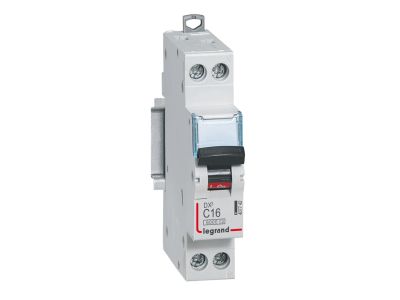

Wyłącznik S301N DX3 6000A C16 1P+N | 407742 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii DX3 o symbolu S301N (numer katalogowy 407742) to jednobiegunowy aparat modułowy z biegunem neutralnym, zaprojektowany do ochrony instalacji 230 V~. Charakteryzuje się prądem znamionowym 16 A i charakterystyką C, co pozwala na bezpieczne zabezpieczenie obwodów o umiarkowanym obciążeniu oraz odbiorników generujących wyższy prąd rozruchu. Szerokość 1 modułu (17,5 mm) ułatwia oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy 16 A (charakterystyka C): Zapewnia skuteczną ochronę przeciążeniową i zwarciową w obwodach o prądzie roboczym do 16 A, przy jednoczesnym unikaniu zbędnych wyłączeń przy rozruchu silników i transformatorów.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje pewne wyłączenie nawet przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji.
• Szerokość 1 modułu (17,5 mm): Pozwala na kompaktowy montaż w rozdzielnicach i szafach sterowniczych, optymalizując wykorzystanie miejsca.
• Możliwość rozbudowy: Aparat można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, co ułatwia integrację z systemami automatyki.
• Czarna dźwignia załączająca: Zapewnia wyraźną identyfikację stanu pracy i ergonomiczną obsługę.

Zgodność z Normami

Wyłącznik nadprądowy S301N DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony obwodów odbiorczych w instalacjach niskiego napięcia – szczególnie tam, gdzie wymagana jest charakterystyka C i zabezpieczenie zarówno fazy, jak i przewodu neutralnego. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych, oświetlenia oraz sterowania w budynkach mieszkalnych i biurowych.
• Zabezpieczenie odbiorników o zwiększonym prądzie rozruchu, takich jak silniki komutatorowe, pompy, wentylatory czy sprężarki.
• Instalacje w rozdzielnicach głównych i podrozdzielniach w systemach TN-S, TN-C-S i TT.
• Jako element zabezpieczający w tablicach rozdzielczych sterowanych przez styczniki lub przekaźniki.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kategoria E lub D). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od sieci. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla prądu 16 A (zalecany co najmniej 1,5 mm² Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Wyłącznik jest przeznaczony do montażu w suchych pomieszczeniach, w standardowych warunkach środowiskowych.

FAQ

• Czy wyłącznik S301N DX3 ma podświetlenie (neonówkę/LED)? Producent nie przewiduje fabrycznego podświetlenia w tym modelu. Nie ma możliwości zamontowania w nim wkładki świetlnej – należy to uwzględnić przy projektowaniu sygnalizacji stanu.
• Jaki jest stopień ochrony IP wyłącznika? Dla aparatu zamontowanego w rozdzielnicy modułowej typowy stopień ochrony to IP20 (brak danych producenta o wyższym IP). Po instalacji w rozdzielnicy całkowity stopień ochrony zależy od obudowy.
• Czy wyłącznik można stosować w obwodach sterowania (np. do zabezpieczenia cewki stycznika)? Tak, przy prądzie znamionowym 16 A wyłącznik nadaje się do ochrony obwodów sterowniczych pojedynczych styczników lub przekaźników o niewielkim poborze prądu. Należy jednak pamiętać, że charakterystyka C jest odpowiednia dla obciążeń, które mogą generować impulsowy prąd rozruchu (np. cewki przy załączaniu).
