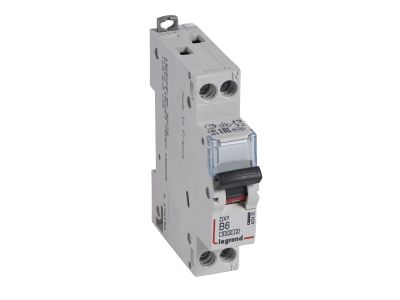

Wyłącznik S301N DX3 6000A B6 1P+N | 407472 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S301N DX3 (symbol 407472) to jednobiegunowy z N wyłącznik o charakterystyce B i prądzie znamionowym 6 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2 zapewnia skuteczną ochronę w instalacjach domowych i przemysłowych. Szerokość 1 moduł (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Montaż na szynie TH35.

• Prąd znamionowy 6 A i charakterystyka B: Gwarantuje bezpieczną pracę w obwodach oświetleniowych i gniazd wtykowych, szybkie wyłączanie przy przeciążeniach i zwarciu.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka skuteczność ochrony nawet w instalacjach z dużym potencjałem zwarciowym.
• Szerokość 1 moduł (17,5 mm): Oszczędność miejsca w rozdzielnicy, łatwe zestawianie z innymi urządzeniami.
• Kompatybilność z systemem HX3 do 125 A: Umożliwia optymalny rozdział energii i rozbudowę instalacji.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Elastyczność w automatyce i sygnalizacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego niezawodność i bezpieczeństwo w instalacjach elektrycznych. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S301N DX3 przeznaczony jest do ochrony obwodów odbiorczych w instalacjach niskiego napięcia. Sprawdza się w:

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie gniazd wtykowych i urządzeń AGD.
• Instalacje przemysłowe o niewielkich obciążeniach.
• Rozdzielnice główne i podrozdzielnice w systemach HX3.

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego (6 A) i warunków instalacji. Moment dokręcania zacisków zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik ma sygnalizację LED? Nie, wyłącznik posiada czarną dźwignię załączającą wskazującą stan pracy. Brak podświetlenia.
• Czy można go montować w rozdzielnicy HX3? Tak, wyłącznik jest kompatybilny z systemem optymalnego rozdziału energii HX3 do 125 A.
• Jakie obciążenia można zabezpieczać charakterystyką B? Charakterystyka B (wyłączenie przy 3–5 In) jest zalecana do obwodów oświetleniowych, gniazd wtykowych i urządzeń bez dużych prądów rozruchowych.
