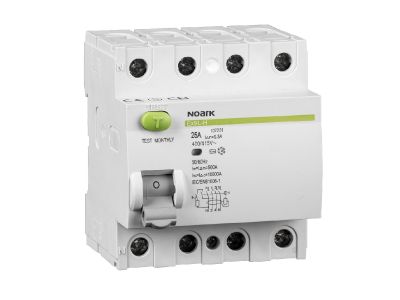

Wyłącznik różnicowy 4-bieguny, 25A 30mA AC, Ex9CL-N | 108331 Noark

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy NOARK z serii Ex9CL-N o numerze katalogowym 108331 to zaawansowany aparat elektryczny zaprojektowany do zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A oraz czułością na prąd różnicowy o wartości 30 mA, co czyni go idealnym rozwiązaniem do ochrony przeciwporażeniowej przy dotyku bezpośrednim. Jako aparat 4-biegunowy, wyłącznik ten jest dedykowany do pracy w układach trójfazowych, skutecznie monitorując sumę prądów w przewodach fazowych oraz przewodzie neutralnym.

• Typ wyzwalania AC: Urządzenie reaguje na sinusoidalne prądy różnicowe, co jest standardem w większości instalacji domowych i biurowych.
• Wytrzymałość zwarciowa: Seria Ex9CL-N oferuje znamionową zdolność zwarciową na poziomie 6 kA, co gwarantuje stabilność pracy nawet w przypadku wystąpienia zakłóceń w sieci.
• Mechanizm ryglowania: Solidna konstrukcja dźwigni oraz czytelny wskaźnik stanu styków pozwalają na szybką identyfikację statusu pracy urządzenia.
• Trwałość: Wysoka wytrzymałość mechaniczna i elektryczna zapewnia długoletnią, bezawaryjną eksploatację w wymagających warunkach przemysłowych i komercyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych systemach rozdziału energii. Wyłącznik spełnia wymagania normy IEC/EN 61008-1, która określa parametry pracy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Dzięki temu inżynierowie i instalatorzy mają pewność, że aparat zachowa swoje parametry czasowo-prądowe przez cały okres użytkowania, a jego charakterystyka zadziałania jest powtarzalna i zgodna z dokumentacją techniczną.

Zastosowanie

Wyłącznik różnicowy Ex9CL-N 25A 30mA znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest kluczowym elementem rozdzielnic głównych i piętrowych, gdzie pełni funkcję ochrony uzupełniającej przed porażeniem prądem elektrycznym. Idealnie sprawdza się w obwodach gniazd wtykowych, oświetlenia oraz zasilania urządzeń końcowych w układach TN-S oraz TT. Dzięki 4-biegunowej konstrukcji, aparat ten jest niezbędny do zabezpieczania odbiorników trójfazowych, takich jak silniki, podgrzewacze wody czy maszyny produkcyjne, chroniąc użytkowników przed skutkami uszkodzenia izolacji.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Aparat jest przystosowany do montażu na standardowej szynie montażowej DIN (TS-35), co ułatwia jego integrację w typowych obudowach rozdzielczych. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Zaleca się stosowanie szyn grzebieniowych dla estetycznego i pewnego połączenia z innymi aparatami modułowymi. Po zakończeniu montażu oraz w regularnych odstępach czasu (zgodnie z instrukcją), należy użyć przycisku TEST w celu weryfikacji poprawności działania mechanizmu wyzwalającego.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model Ex9CL-N jest wyłącznikiem różnicowoprądowym (RCCB) i służy do ochrony przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować szeregowo połączony wyłącznik nadmiarowoprądowy.
• Co oznacza typ AC? Typ AC oznacza, że wyłącznik jest zaprojektowany do wykrywania prądów różnicowych o przebiegu sinusoidalnym. Jest to najczęściej stosowany typ w standardowych instalacjach elektrycznych.
• Czy można go stosować w sieciach jednofazowych? Choć jest to aparat 4-biegunowy, technicznie możliwe jest podłączenie go w układzie jednofazowym, jednak dla takich instalacji zaleca się stosowanie dedykowanych wyłączników 2-biegunowych w celu optymalizacji miejsca w rozdzielnicy.
