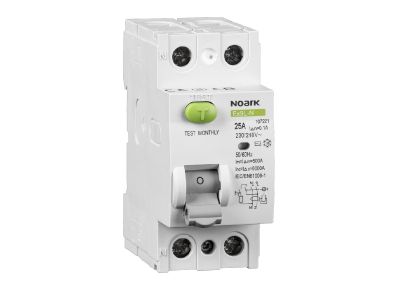

Wyłącznik różnicowy 2-bieguny, 25A 100mA A Ex9L-N | 108353 Noark

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy NOARK z serii Ex9L-N o numerze katalogowym 108353 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Jest to model 2-biegunowy (1P+N), który charakteryzuje się prądem znamionowym wynoszącym 25 A. Kluczowym parametrem urządzenia jest znamionowy prąd różnicowy o wartości 100 mA, co czyni go idealnym rozwiązaniem w układach, gdzie wymagana jest ochrona przeciwpożarowa oraz zabezpieczenie przed prądami upływu do ziemi.

• Czułość typu A: Urządzenie reaguje nie tylko na sinusoidalne prądy różnicowe, ale również na pulsujące prądy stałe, co jest niezbędne w nowoczesnych instalacjach zasilających elektronikę.
• Wytrzymałość zwarciowa: Znamionowa zdolność łączeniowa na poziomie 6 kA gwarantuje stabilną pracę i bezpieczeństwo nawet w przypadku wystąpienia awarii w sieci.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na froncie obudowy pozwala na szybką weryfikację stanu pracy styków.
• Trwałość mechaniczna: Konstrukcja została zoptymalizowana pod kątem długowieczności, oferując tysiące cykli łączeniowych bez utraty parametrów izolacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 61008-1, która definiuje standardy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent ten jest w pełni kompatybilny z europejskimi systemami rozdziału energii i zapewnia deklarowany poziom ochrony.

Zastosowanie

Wyłącznik różnicowy Ex9L-N 25A 100mA znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Ze względu na prąd różnicowy 100 mA, jest on szczególnie polecany jako zabezpieczenie drugiego stopnia lub ochrona przeciwpożarowa w rozdzielnicach piętrowych i obiektowych. Doskonale sprawdza się w obwodach zasilających urządzenia, w których może dojść do naturalnego, niewielkiego upływu prądu, a gdzie standardowe zabezpieczenie 30 mA mogłoby powodować niepożądane zadziałania. Jest to kluczowy element w systemach automatyki budynkowej oraz w zasilaniu maszyn o charakterystyce przemysłowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH-35), co zapewnia łatwą integrację w większości typowych rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski windowe pozwalają na pewne mocowanie przewodów; zaleca się stosowanie odpowiedniego momentu dokręcania, aby uniknąć przegrzewania się styków.
• Przekrój przewodów: Urządzenie obsługuje szeroki zakres przekrojów przewodów, co pozwala na elastyczne dopasowanie do projektu instalacji.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy regularnie (zgodnie z lokalnymi przepisami) sprawdzać poprawność działania mechanizmu wyzwalającego za pomocą wbudowanego przycisku testowego.
• Pozycja montażu: Dowolna, co ułatwia prowadzenie oprzewodowania w ciasnych szafach sterowniczych.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model Ex9L-N jest wyłącznikiem różnicowoprądowym (RCCB) i służy do ochrony przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować szeregowo połączony wyłącznik nadnadprądowy (MCB).

2. Co oznacza typ A w tym urządzeniu?
Typ A oznacza, że wyłącznik jest czuły na prądy różnicowe sinusoidalne oraz prądy pulsujące stałe. Jest to standard wymagany w instalacjach, gdzie występują zasilacze impulsowe, falowniki czy sprzęt AGD nowej generacji.

3. Czy prąd 100 mA jest bezpieczny dla człowieka?
Prąd 100 mA jest przeznaczony głównie do ochrony przeciwpożarowej i ochrony mienia. W obwodach gniazd wtykowych ogólnego przeznaczenia, gdzie wymagana jest ochrona uzupełniająca przed dotykiem bezpośrednim, standardowo stosuje się wyłączniki o czułości 30 mA.
