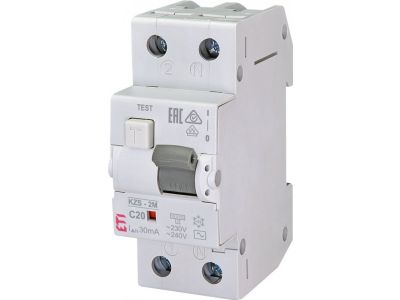

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC C20/0.03 | 002173125 Eti

Alternatywny kod produktu: KZS-2M AC C20/0.03

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO) KZS-2M o symbolu 002173125 łączy funkcję ochrony przeciwporażeniowej z zabezpieczeniem przeciążeniowym i zwarciowym w jednym module. Prąd znamionowy 20 A oraz prąd różnicowy 30 mA umożliwiają bezpieczną eksploatację obwodów o znacznym obciążeniu, minimalizując ryzyko porażenia i przegrzania przewodów. Konstrukcja modułowa pozwala na szybki montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 20 A, charakterystyka C: Zapewnia skuteczną ochronę przed przeciążeniem i zwarciem w obwodach z odbiornikami o podwyższonym prądzie rozruchowym (np. silniki, transformatory), bez niepotrzebnych wyłączeń.
• Prąd różnicowy 30 mA (typ AC): Reaguje na prądy upływowe o charakterze przemiennym, chroniąc ludzi przed porażeniem w instalacjach domowych i biurowych.
• Zintegrowane zabezpieczenie nadprądowe i różnicowoprądowe: Oszczędza miejsce w rozdzielnicy oraz upraszcza okablowanie, łącząc dwie funkcje w jednym urządzeniu.
• Kompatybilność z szyną TH35: Umożliwia szybki i stabilny montaż w typowych rozdzielnicach modułowych.
• Solidna konstrukcja: Zapewnia trwałość i niezawodność w długotrwałej eksploatacji, pod warunkiem montażu przez wykwalifikowany personel.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Przeznaczony do stosowania zgodnie z wytycznymi producenta i lokalnymi przepisami – montaż wyłącznie przez osoby z uprawnieniami SEP.

Zastosowanie

Wyłącznik KZS-2M dedykowany jest do ochrony obwodów w budynkach mieszkalnych, biurowych i lekkim przemyśle, gdzie wymagana jest jednoczesna ochrona przed porażeniem oraz przeciążeniem i zwarciem.

• Ochrona obwodów gniazd wtyczkowych – w pomieszczeniach o podwyższonym ryzyku (kuchnie, łazienki, pralnie).
• Ochrona obwodów oświetleniowych – w instalacjach z odbiornikami o charakterze rezystancyjnym i indukcyjnym.
• Zasilanie urządzeń AGD i elektroniki – w obwodach o prądzie do 20 A, z potrzebą szybkiego wyłączenia przy uszkodzeniu izolacji.
• Stosowanie w małych rozdzielnicach jako kompaktowa ochrona jednego obwodu – oszczędność miejsca i uproszczenie schematu.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony min. IP20 (zgodnie z przeznaczeniem aparatury modułowej). Przekrój przewodów należy dobrać do prądu znamionowego 20 A zgodnie z normą PN-HD 60364. Momenty dokręcania zacisków oraz typy końcówek przewodów – stosuj się do dokumentacji producenta (szczegóły na etykiecie lub w karcie produktu).

FAQ

• Czy wyłącznik różnicowoprądowy KZS-2M jest podświetlany? Produkt nie posiada wbudowanego podświetlenia – sygnalizacja stanu załączenia odbywa się przez położenie dźwigni mechanizmu.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Jako aparat modułowy przeznaczony do montażu wewnątrz rozdzielnicy, standardowo zakłada się ochronę IP20 dla części obudowy. Dokładne dane IP dla konkretnego modelu znajdują się w karcie katalogowej producenta.
• Jaką funkcję pełni tryb pracy styku w tym wyłączniku? Wyłącznik RCBO działa w trybie samoczynnego wyłączenia – przy przekroczeniu prądu znamionowego lub wystąpieniu prądu różnicowego następuje rozłączenie obwodu. Nie jest to styk pomocniczy, lecz główny tor prądowy zintegrowany z mechanizmem wyzwalającym.
