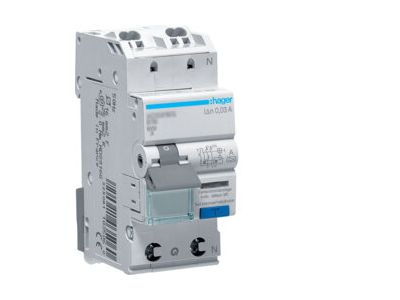

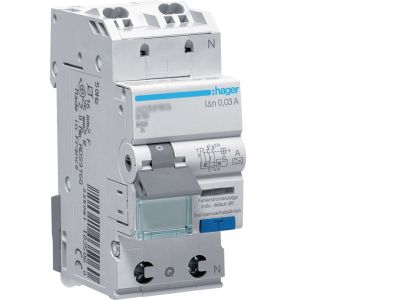

Wyłącznik różnicowoprądowy z członem nadprądowym 6kA B 16A 30mA Typ A 1P+N QuickConnect | ADS916D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym ADS916D (symbol: ADS916D) to kompaktowe urządzenie 1P+N łączące funkcję ochrony przeciwporażeniowej (różnicowoprądowej) i nadprądowej (przeciążeniowej i zwarciowej). Dzięki zdolności wyłączania zwarciowej 6 kA oraz prądowi znamionowemu 16 A zapewnia bezpieczną pracę w typowych obwodach odbiorczych. Krzywa B gwarantuje szybkie zadziałanie przy niskich prądach zwarciowych, co chroni wrażliwe odbiorniki. System QuickConnect ułatwia szybkie i pewne podłączenie przewodów, skracając czas montażu.

• Prąd znamionowy 16 A: Odpowiedni do zabezpieczania obwodów gniazd wtyczkowych, oświetlenia i innych odbiorników o umiarkowanym obciążeniu – bez ryzyka przegrzania styków.
• Zdolność wyłączania zwarciowego 6 kA: Skutecznie przerywa prądy zwarciowe w instalacjach domowych i biurowych, chroniąc przewody i aparaturę.
• Czułość różnicowoprądowa 30 mA (Typ A): Wykrywa zarówno prądy sinusoidalne, jak i pulsujące stałe (np. z prostowników), zwiększając ochronę przeciwporażeniową w nowoczesnych sieciach.
• Krzywa B: Szybkie wyłączenie przy prądach zwarciowych od 3 do 5 krotności In – idealna do obwodów z odbiornikami bez dużych prądów rozruchowych.
• System QuickConnect: Umożliwia szybkie i bez narzędziowe podłączenie przewodów, co przyspiesza montaż i zmniejsza ryzyko błędów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm oraz posiada certyfikat CE. Jego konstrukcja i parametry są zgodne z powszechnie stosowanymi standardami w zakresie wyłączników różnicowoprądowych i nadprądowych, co gwarantuje niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik ADS916D łączy ochronę przeciwporażeniową i nadprądową w jednym module, co czyni go uniwersalnym rozwiązaniem do zabezpieczania obwodów odbiorczych w instalacjach niskiego napięcia.

• Ochrona linii gniazdowych i oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczanie obwodów zasilających urządzenia z prostownikami lub falownikami (np. pralki, lodówki, pompy ciepła) – dzięki czułości Typ A.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako kompaktowa ochrona pojedynczego obwodu 1-fazowego.
• Zastosowanie w instalacjach wymagających szybkiego montażu i łatwej wymiany (QuickConnect).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po całkowitym odłączeniu napięcia w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w suchym pomieszczeniu. Przed podłączeniem sprawdź, czy przekrój przewodów jest dobrany do prądu znamionowego 16 A oraz obciążalności długotrwałej. Korzystaj z systemu QuickConnect zgodnie z instrukcją producenta – przewody muszą być odpowiednio odizolowane i dokładnie wsunięte aż do oporu. Po zamontowaniu sprawdź poprawność działania testem różnicowoprądowym (przycisk „T”). Nie przekraczaj podanych wartości prądu i napięcia.

FAQ

• Czym różni się typ A od typu AC? Typ AC reaguje tylko na prądy różnicowe sinusoidalne. Typ A dodatkowo wykrywa prądy pulsujące stałe (np. powstające w zasilaczach impulsowych czy falownikach), dlatego jest zalecany w nowoczesnych instalacjach z elektroniką.
• Co oznacza system QuickConnect? To szybkozłączka umożliwiająca podłączenie przewodów bez użycia śrubokręta – wystarczy odizolować przewód i wsunąć go w otwór. Ułatwia to montaż i skraca czas pracy, szczególnie przy dużej liczbie aparatów na szynie.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia IP w nazwie, ale standardowo aparatura modułowa do montażu w rozdzielnicy posiada IP20 dla części stykowej. Po instalacji w szafie rozdzielczej ochrona zależy od obudowy.
