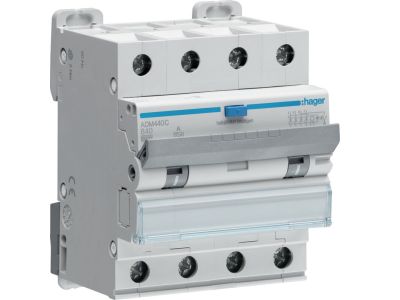

Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA B 40A/30mA Typ A, RCBO | ADM440C Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) ADM440C to kompaktowe urządzenie łączące funkcje ochrony przeciwporażeniowej i przeciążeniowo-zwarciowej w jednym module. Dzięki konfiguracji 4-biegunowej (4P), prądowi znamionowemu 40 A oraz charakterystyce wyzwalania B umożliwia bezpieczne zabezpieczenie obwodów odbiorczych w instalacjach przemysłowych i mieszkaniowych. Zdolność zwarciowa 6 kA zapewnia skuteczne przerywanie prądów zwarciowych w typowych sieciach niskiego napięcia. Wyłącznik typu A wykrywa prądy różnicowe stałe i tętniące, co rozszerza zakres stosowania m.in. przy urządzeniach elektronicznych.

• Prąd znamionowy 40 A: odpowiedni do zabezpieczania obwodów o znacznym obciążeniu (np. kuchnie elektryczne, klimatyzatory) bez ryzyka przegrzania torów prądowych.
• Charakterystyka B (5-10 In): zapewnia szybkie wyzwalanie w przypadku zwarć, idealna do ochrony przewodów i odbiorników o charakterze rezystancyjnym, minimalizując ryzyko uszkodzenia instalacji.
• Zdolność zwarciowa 6 kA: gwarantuje bezpieczne wyłączenie prądów zwarciowych w sieciach o impedancji pętli zwarcia typowej dla rozdzielnic budynkowych.
• Typ A wyłącznika różnicowoprądowego: wykrywa zarówno prądy sinusoidalne, jak i tętniące stałe – niezbędny przy odbiornikach z przekształtnikami (np. płyty indukcyjne, prostowniki).
• Człon nadprądowy i różnicowoprądowy zintegrowany w jednym urządzeniu: oszczędza miejsce w szafie rozdzielczej oraz redukuje liczbę połączeń, co upraszcza montaż i zwiększa niezawodność.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Przeznaczony do montażu w rozdzielnicach niskiego napięcia zgodnie z wytycznymi producenta.

Zastosowanie

RCBO ADM440C sprawdza się wszędzie tam, gdzie wymagana jest łączona ochrona przed porażeniem i przeciążeniami. Dzięki typowi A i charakterystyce B nadaje się szczególnie do obwodów z odbiornikami generującymi wyższe harmoniczne i prądy tętniące.

• Ochrona obwodów gniazd wtyczkowych i oświetleniowych w budynkach mieszkalnych oraz biurowych.
• Zabezpieczenie linii zasilających urządzenia kuchenne (płyty indukcyjne, piece elektryczne) i instalacje grzewcze.
• Stosowanie w rozdzielnicach przemysłowych i maszynowych, gdzie występują przekształtniki częstotliwości lub falowniki.
• Modernizacja istniejących rozdzielnic – zastąpienie oddzielnych wyłączników nadprądowych i różnicowoprądowych jednym kompaktowym urządzeniem.

Wskazówki Montażowe

Montaż wyłącznika RCBO może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN) w standardowym module. Przed montażem należy sprawdzić zgodność parametrów (prąd, charakterystyka, typ) z projektem instalacji. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 40 A. Momenty dokręcania śrub zaciskowych stosować zgodnie z dokumentacją techniczną producenta – zbyt słabe lub zbyt mocne dokręcenie może prowadzić do przegrzania lub uszkodzenia zacisków.

FAQ

• Czy wyłącznik ADM440C posiada podświetlenie lub sygnalizację zadziałania? W danych produktu nie wskazano dodatkowych opcji sygnalizacji. Zalecamy sprawdzenie konkretnej karty katalogowej producenta, aby potwierdzić dostępność wskaźnika stanu.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podał stopnia ochrony. Typowo aparatura modułowa montowana w rozdzielnicy zamkniętej ma ochronę IP20 od strony czołowej, a pełną ochronę zapewnia obudowa rozdzielnicy.
• Jaki jest tryb pracy styku wyłącznika? RCBO jest urządzeniem samoczynnym – wyzwala się automatycznie po przekroczeniu zadanego prądu różnicowego (30 mA) lub prądu przeciążeniowego/zwarciowego zgodnie z charakterystyką B. Nie wymaga ręcznego resetowania poza ponownym załączeniem po usunięciu przyczyny zadziałania.
