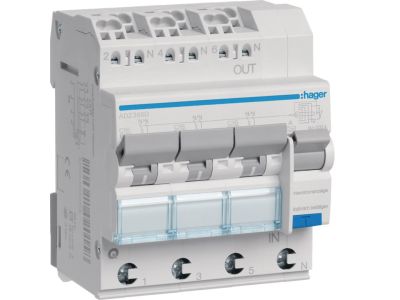

Wyłącznik różnicowoprądowy z członem nadprądowym 3x2P C 16A 30mA typ A , QC/QBB, RCBO | ADZ366D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADZ366D, to zaawansowane rozwiązanie modułowe łączące w sobie funkcje ochrony przeciwporażeniowej oraz zabezpieczenia nadmiarowo-prądowego. Urządzenie charakteryzuje się konstrukcją 3x1P+N, co pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności trzech niezależnych obwodów jednofazowych z torem neutralnym. Prąd znamionowy wynoszący 16 A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat idealnie nadaje się do obwodów z odbiornikami o zwiększonym prądzie rozruchowym. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia zwarć o dużej energii. Wyłącznik reaguje na prądy upływu o wartości 30 mA, a czułość typu A pozwala na wykrywanie zarówno sinusoidalnych prądów przemiennych, jak i pulsujących prądów stałych, co jest kluczowe w nowoczesnych instalacjach zasilających urządzenia elektroniczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009-1, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnych zastosowań. Dzięki zastosowaniu technologii QuickConnect (QC), aparat zapewnia trwałe i bezpieczne połączenie, minimalizując ryzyko poluzowania się styków pod wpływem drgań, co jest zgodne z nowoczesnymi standardami montażu instalacji elektrycznych.

Zastosowanie

RCBO ADZ366D znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowany do ochrony obwodów gniazd wtykowych, oświetlenia oraz urządzeń końcowych, gdzie wymagana jest wysoka selektywność i niezawodność działania. Dzięki charakterystyce C, wyłącznik doskonale radzi sobie z zasilaniem silników o małej mocy, zasilaczy impulsowych czy oświetlenia LED, gdzie występują chwilowe piki prądowe. Typ A wyzwalania sprawia, że jest to niezbędny element w instalacjach zasilających sprzęt AGD, komputery oraz ładowarki, które mogą generować odkształcone przebiegi prądu upływu.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TS35). Dzięki systemowi QuickConnect, instalacja przewodów jest szybka i nie wymaga użycia specjalistycznych narzędzi przy zachowaniu optymalnej siły docisku. Należy pamiętać o regularnym sprawdzaniu poprawności działania członu różnicowoprądowego za pomocą przycisku TEST (zalecane raz w miesiącu). Podczas podłączania należy zwrócić szczególną uwagę na prawidłowe przypisanie przewodów fazowych i neutralnych do odpowiednich zacisków, aby zapewnić pełną skuteczność ochrony przeciwporażeniowej. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone.

FAQ

• Co oznacza charakterystyka C w tym modelu? Charakterystyka C oznacza, że wyłącznik nadmiarowo-prądowy zadziała przy prądzie o wartości od 5 do 10-krotności prądu znamionowego, co pozwala na bezpieczny rozruch urządzeń o większym poborze prądu startowego.
• Czy typ A jest lepszy od typu AC? Tak, typ A jest bardziej wszechstronny, ponieważ wykrywa nie tylko prądy przemienne (jak typ AC), ale również pulsujące prądy stałe, które są powszechne w nowoczesnych urządzeniach z elektroniką.
• Czym wyróżnia się system QuickConnect? System ten pozwala na beznarzędziowe łączenie przewodów za pomocą zacisków sprężynowych, co znacząco skraca czas montażu i eliminuje błędy związane z niewłaściwym momentem dokręcania śrub.
