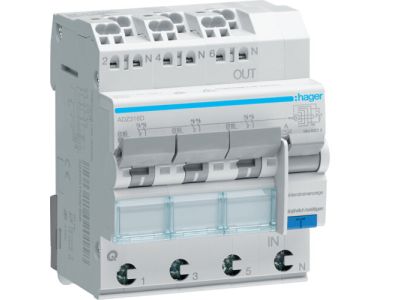

Wyłącznik różnicowoprądowy z członem nadprądowym 3x2P B 16A 30mA typ A , QC/QBB, RCBO | ADZ316D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki Hager, model ADZ316D, to zaawansowane urządzenie łączące w sobie funkcje ochrony przeciwporażeniowej oraz nadmiarowoprądowej. Prąd znamionowy wynoszący 16 Amperów w połączeniu z charakterystyką wyzwalania typu B sprawia, że urządzenie idealnie nadaje się do zabezpieczania obwodów gniazd wtykowych oraz oświetlenia w nowoczesnych instalacjach budynkowych. Znamionowy prąd różnicowy o wartości 30 mA gwarantuje skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim, co jest kluczowe dla bezpieczeństwa użytkowników.

• Typ wyzwalania A: Urządzenie reaguje nie tylko na prądy różnicowe sinusoidalnie zmienne, ale również na prądy pulsacyjne stałe, co jest niezbędne w dobie powszechnego stosowania zasilaczy impulsowych i elektroniki użytkowej.
• Zdolność zwarciowa 6 kA: Wytrzymałość na prądy zwarciowe do poziomu 6000 Amperów zapewnia stabilną pracę i bezpieczeństwo rozdzielnicy w przypadku wystąpienia awarii w sieci.
• Technologia QuickConnect (QC/QBB): Innowacyjny system zacisków bezśrubowych pozwala na błyskawiczny montaż i gwarantuje stały moment docisku przewodu przez cały okres eksploatacji, eliminując ryzyko poluzowania się styków pod wpływem drgań lub zmian temperatury.
• Konfiguracja 3x1P+N: Specjalna konstrukcja pozwalająca na efektywne zarządzanie przestrzenią w rozdzielnicy przy zachowaniu pełnej ochrony torów fazowych i neutralnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009-1, co potwierdza jego niezawodność jako elementu ochrony przeciwporażeniowej i przeciwpożarowej. Dzięki zastosowaniu najwyższej jakości materiałów izolacyjnych, wyłącznik ADZ316D ogranicza skutki uszkodzenia urządzeń oraz minimalizuje ryzyko powstania pożaru wywołanego przez prądy upływu.

Zastosowanie

Wyłącznik RCBO Hager ADZ316D znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów w łazienkach, kuchniach oraz pokojach dziennych, gdzie wymagana jest wysoka czułość ochrony różnicowoprądowej.
• Obiekty komercyjne i biurowe: Ochrona stacji roboczych wyposażonych w sprzęt komputerowy (dzięki charakterystyce typu A).
• Przemysł: Zabezpieczanie obwodów pomocniczych i sterowniczych, gdzie kluczowa jest niezawodność i szybkość montażu na szynie DIN.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TS35 (szyna DIN). Dzięki systemowi QuickConnect, podłączenie przewodów sztywnych (drut) odbywa się poprzez ich bezpośrednie wsunięcie w zacisk. W przypadku stosowania linek, zaleca się użycie odpowiednich tulejek zaciskowych. Należy pamiętać o regularnym testowaniu sprawności mechanizmu różnicowoprądowego za pomocą przycisku "TEST" (zalecane raz w miesiącu). Wyłącznik zadziała przy zwarciu fazy z obudową (upływ do ziemi), natomiast należy pamiętać, że człon różnicowoprądowy nie reaguje na zwarcie międzyfazowe lub zwarcie fazy do przewodu neutralnego N – w tych przypadkach zadziała człon nadprądowy.

FAQ

• Czy ten wyłącznik zastępuje zwykły bezpiecznik i różnicówkę? Tak, RCBO łączy funkcje wyłącznika nadmiarowoprądowego (chroni przed przeciążeniem i zwarciem) oraz wyłącznika różnicowoprądowego (chroni przed porażeniem).
• Co oznacza typ A? Typ A oznacza, że wyłącznik jest czuły na prądy różnicowe sinusoidalne oraz prądy wyprostowane pulsacyjne. Jest to standard wymagany w nowoczesnych instalacjach z dużą ilością elektroniki.
• Czy mogę użyć tego wyłącznika w starej instalacji typu TN-C? Nie, wyłączniki różnicowoprądowe wymagają rozdzielenia przewodu ochronno-neutralnego na osobny przewód ochronny (PE) i neutralny (N), czyli pracy w układzie TN-S lub TT.
