Wyłącznik różnicowoprądowy z członem nadprądowym 2P C 6A 30mA typ A, HNB-C6/1N/003-A | 195136 Eaton

Opis i Kluczowe Cechy

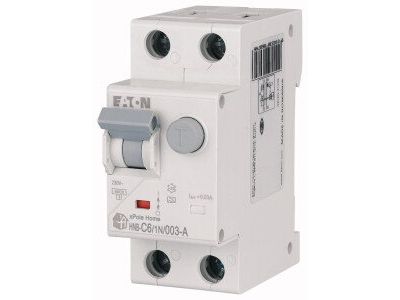

Wyłącznik kombinowany EATON z serii HNB, model HNB-C6/1N/003-A, to zaawansowane urządzenie typu RCBO (Residual Current Breaker with Overcurrent protection), które integruje w jednej obudowie funkcje wyłącznika różnicowoprądowego oraz nadprądowego. Prąd znamionowy wynoszący 6 A w połączeniu z charakterystyką wyzwalania typu C sprawia, że urządzenie idealnie nadaje się do ochrony obwodów o charakterze indukcyjnym, gdzie mogą występować umiarkowane prądy rozruchowe. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia gwałtownych awarii sieciowych.

• Czułość typu A: Urządzenie reaguje nie tylko na sinusoidalne prądy różnicowe, ale również na prądy pulsujące stałe, co jest kluczowe w nowoczesnych instalacjach zasilających elektronikę użytkową i zasilacze impulsowe.
• Znamionowy prąd różnicowy 30 mA: Zapewnia skuteczną ochronę przeciwporażeniową, stanowiąc drugi stopień ochrony przy dotyku bezpośrednim.
• Konstrukcja 1+N: Dwubiegunowa budowa (jeden biegun chroniony oraz rozłączalny tor neutralny) pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności separacji obwodu.
• Wskaźnik położenia styków: Czytelna sygnalizacja stanu pracy zwiększa bezpieczeństwo personelu technicznego podczas prac konserwacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Wyłącznik spełnia wymagania normy IEC/EN 61009, która definiuje standardy dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnego. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że komponent ten zapewnia powtarzalne parametry wyzwalania i wysoką trwałość mechaniczną oraz elektryczną.

Zastosowanie

Wyłącznik HNB-C6/1N/003-A znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest szczególnie polecany do:

• Zabezpieczania obwodów gniazd wtykowych w biurach i budynkach użyteczności publicznej.
• Ochrony odbiorników o charakterystyce C, takich jak małe silniki, grupy lamp fluorescencyjnych czy transformatory sterownicze.
• Systemów automatyki budynkowej, gdzie wymagana jest wysoka selektywność i niezawodność działania.
• Ograniczania ryzyka pożarów wywołanych przez uszkodzenia izolacji, dzięki czułemu modułowi różnicowoprądowemu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TS35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne przyłączenie przewodów o odpowiednio dobranym przekroju, co minimalizuje spadki napięć.
• Testowanie: Po zainstalowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie członu różnicowoprądowego poprzez naciśnięcie przycisku "T" (Test). Zaleca się przeprowadzanie tego testu w regularnych odstępach czasu.
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji, co ułatwia aranżację wnętrza rozdzielnicy.

FAQ

• Czy ten wyłącznik chroni przed skutkami zwarć? Tak, wbudowany człon nadprądowy o charakterystyce C i zdolności 6kA skutecznie rozłącza obwód w przypadku wystąpienia zwarcia lub przeciążenia.
• Co oznacza typ A w wyłączniku różnicowoprądowym? Typ A oznacza, że wyłącznik jest czuły na prądy różnicowe sinusoidalne oraz prądy pulsujące stałe. Jest to standard wymagany w nowoczesnych instalacjach z dużą ilością elektroniki.
• Czy urządzenie zajmuje dwa moduły w rozdzielnicy? Tak, standardowa szerokość serii HNB dla konfiguracji 1+N to dwa moduły (36mm), co pozwala na łatwą integrację z innymi aparatami modułowymi.
