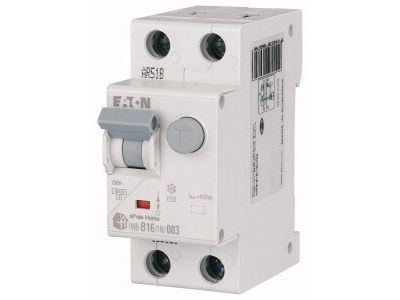

Wyłącznik różnicowoprądowy z członem nadprądowym 2P C 25A 30mA typ AC, HNB-C25/1N/003 | 195129 Eaton

Opis i Kluczowe Cechy

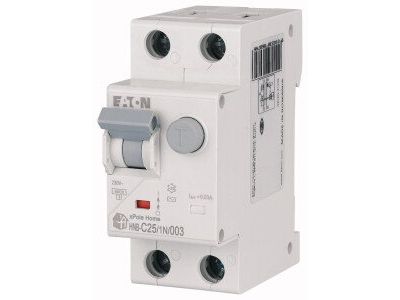

Wyłącznik różnicowoprądowy z członem nadprądowym marki EATON, model HNB-C25/1N/003, to zaawansowane urządzenie typu kombi (RCBO), które integruje w jednej obudowie funkcje ochrony przed prądem różnicowym oraz zabezpieczenia nadmiarowoprądowego. Prąd znamionowy wynoszący 25 A pozwala na obsługę obwodów o znacznym obciążeniu, a charakterystyka wyzwalania typu C sprawia, że aparat idealnie nadaje się do odbiorników o zwiększonym prądzie rozruchowym. Urządzenie charakteryzuje się znamionową zwarciową zdolnością łączeniową na poziomie 6 kA, co gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia gwałtownych awarii sieciowych.

• Podwójna ochrona: Zabezpiecza instalację przed skutkami przeciążeń i zwarć oraz chroni użytkowników przed porażeniem prądem elektrycznym.
• Czułość 30 mA: Znamionowy prąd różnicowy o wartości 0,03 A stanowi skuteczny, dodatkowy stopień ochrony przeciwporażeniowej (ochrona przy dotyku bezpośrednim).
• Typ AC: Wyłącznik reaguje na prądy różnicowe sinusoidalne zmienne, co jest standardem w klasycznych instalacjach budynkowych.
• Konstrukcja 1+N: Dwubiegunowy aparat zajmujący optymalną przestrzeń w rozdzielnicy, rozłączający tor fazowy oraz neutralny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Seria HNB od EATON spełnia wymagania normy IEC/EN 61009, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego z wbudowanym zabezpieczeniem nadmiarowoprądowym. Dzięki certyfikacji, inżynierowie i instalatorzy mają pewność, że urządzenie zapewnia deklarowany poziom bezpieczeństwa pożarowego oraz skuteczną ochronę przed dotykiem pośrednim i bezpośrednim w obiektach mieszkalnych i komercyjnych.

Zastosowanie

Wyłącznik HNB-C25/1N/003 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Ze względu na charakterystykę C, jest on szczególnie polecany do obwodów zasilających urządzenia o charakterze indukcyjnym, takie jak silniki małej mocy, pompy, czy rozbudowane systemy oświetleniowe, gdzie mogą występować chwilowe piki prądowe podczas załączania. Jest to kluczowy element rozdzielnic w budownictwie wielorodzinnym, biurowcach oraz warsztatach, gdzie wymagana jest wysoka selektywność i niezawodność zasilania przy jednoczesnym ograniczeniu ryzyka pożaru wywołanego uszkodzeniem izolacji.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o przekrojach dostosowanych do prądu 25 A, co zapewnia stabilne przesyłanie energii bez nadmiernych spadków napięcia.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić poprawność działania członu różnicowoprądowego poprzez naciśnięcie przycisku "TEST" umieszczonego na froncie obudowy.
• Pozycja montażu: Aparat może być montowany w dowolnej pozycji, co ułatwia aranżację wnętrza rozdzielnicy.

FAQ

• Czy ten wyłącznik chroni przed prądem stałym pulsującym? Nie, model typu AC jest przeznaczony do wykrywania prądów różnicowych sinusoidalnych zmiennych. Do układów z elektroniką zaleca się typ A.
• Co oznacza charakterystyka C? Charakterystyka C oznacza, że wyzwalacz magnetyczny zadziała przy prądzie od 5 do 10-krotności prądu znamionowego, co zapobiega zbędnym zadziałaniom przy rozruchu urządzeń.
• Czy urządzenie zajmuje dwa moduły w rozdzielnicy? Tak, konstrukcja 1+N w serii HNB zazwyczaj zajmuje szerokość dwóch standardowych modułów 18mm (łącznie 36mm).
• Jak często należy używać przycisku TEST? Zaleca się regularne testowanie sprawności mechanizmu różnicowoprądowego, najlepiej raz w miesiącu lub zgodnie z lokalnymi przepisami eksploatacji instalacji elektrycznych.
