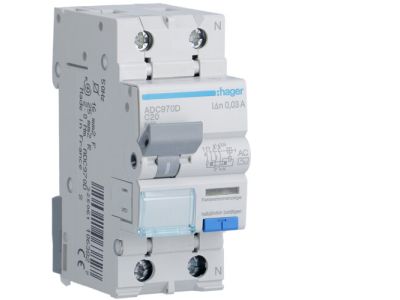

Wyłącznik różnicowoprądowy z członem nadprądowym 2P C 20A 30mA typ AC, RCBO | ADC970D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADC970D, to zaawansowane urządzenie modułowe łączące w sobie dwie kluczowe funkcje ochronne w jednej obudowie. Urządzenie zapewnia skuteczną ochronę przeciwporażeniową dzięki czułości na prąd różnicowy o wartości 30mA oraz kompleksowe zabezpieczenie instalacji przed skutkami przeciążeń i zwarć. Prąd znamionowy wynoszący 20A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat ten jest idealny do obwodów z odbiornikami o zwiększonym prądzie rozruchowym.

• Zdolność zwarciowa: Wytrzymałość na poziomie 6kA gwarantuje bezpieczeństwo i ciągłość pracy instalacji nawet w przypadku wystąpienia gwałtownych awarii sieciowych.
• Konfiguracja 1P+N: Dwubiegunowa konstrukcja (jeden biegun chroniony oraz tor neutralny) pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Typ AC: Urządzenie jest zoptymalizowane pod kątem wykrywania sinusoidalnych prądów upływu, co jest standardem w większości domowych i biurowych instalacji elektrycznych.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu pracy pozwala na szybką diagnostykę przyczyny odłączenia zasilania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009-1, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego z wbudowanym zabezpieczeniem nadmiarowoprądowym. Posiada certyfikację CE, co dopuszcza go do użytku w profesjonalnych instalacjach elektroenergetycznych na terenie całej Unii Europejskiej, zapewniając najwyższy poziom bezpieczeństwa użytkowników końcowych.

Zastosowanie

Wyłącznik RCBO ADC970D znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki charakterystyce C, jest szczególnie polecany do zabezpieczania obwodów gniazd wtykowych, do których podłączane są urządzenia generujące wyższe prądy startowe, takie jak elektronarzędzia, odkurzacze przemysłowe czy systemy oświetlenia LED o dużej mocy. Jest to rozwiązanie dedykowane dla profesjonalistów dążących do minimalizacji rozmiarów rozdzielnic przy jednoczesnym zachowaniu selektywności i wysokiego standardu ochrony mienia i życia.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia długowieczność połączenia. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 20A, zazwyczaj stosuje się przewody o przekroju 2,5 mm² lub 4 mm² w zależności od warunków ułożenia. Zaleca się regularne sprawdzanie poprawności działania mechanizmu różnicowoprądowego poprzez naciśnięcie przycisku TEST (przynajmniej raz w miesiącu).

FAQ

• Czy ten wyłącznik zajmuje dwa moduły w rozdzielnicy? Tak, standardowa konstrukcja RCBO 1P+N od HAGER zajmuje szerokość dwóch modułów 17,5 mm, co pozwala na łatwą integrację z innymi aparatami.
• Czym różni się charakterystyka C od B? Charakterystyka C posiada wyższy próg wyzwalania magnetycznego, co zapobiega zbędnemu zadziałaniu wyłącznika podczas rozruchu urządzeń o większej mocy.
• Czy typ AC wykrywa upływy prądu stałego? Nie, typ AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych przemiennych sinusoidalnych. Do urządzeń z elektroniką sterującą (np. falowniki) zaleca się typ A.
