Wyłącznik różnicowoprądowy z członem nadprądowym 2P C 16A 30mA typ AC, HNB-C16/1N/003 | 195127 Eaton

Opis i Kluczowe Cechy

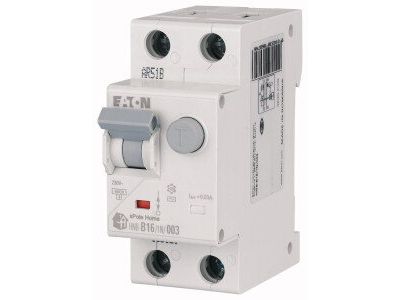

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki EATON, model HNB-C16/1N/003 o numerze katalogowym 195127, to zaawansowane urządzenie modułowe łączące w sobie funkcjonalność dwóch aparatów: wyłącznika nadmiarowoprądowego oraz różnicowoprądowego. Prąd znamionowy wynoszący 16A w połączeniu z charakterystyką wyzwalania typu C sprawia, że urządzenie idealnie nadaje się do obwodów z odbiornikami o zwiększonym prądzie rozruchowym, takimi jak silniki czy zasilacze impulsowe. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia prądów zwarciowych o dużej energii.

• Podwójna ochrona: Urządzenie zabezpiecza instalację przed skutkami przeciążeń i zwarć, a jednocześnie chroni użytkowników przed porażeniem prądem elektrycznym (ochrona przy dotyku pośrednim i bezpośrednim).
• Czułość różnicowoprądowa: Znamionowy prąd różnicowy wynoszący 30 mA (0,03A) klasyfikuje urządzenie jako środek ochrony uzupełniającej, kluczowy w zapobieganiu skutkom upływu prądu.
• Typ AC: Wyłącznik jest przeznaczony do wykrywania sinusoidalnych prądów różnicowych przemiennych, co jest standardem w większości domowych i biurowych instalacji elektrycznych.
• Konstrukcja 1+N: Dwubiegunowa budowa (jeden biegun chroniony oraz tor neutralny) pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności rozłączania toru N.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik serii HNB spełnia wymagania normy IEC/EN 61009, co potwierdza jego niezawodność jako wyłącznika kombinowanego. Dzięki certyfikacji renomowanego producenta EATON, aparat zapewnia stabilne parametry pracy w długim horyzoncie czasowym, co jest kluczowe dla bezpieczeństwa pożarowego budynków oraz ochrony mienia przed skutkami awarii elektrycznych.

Zastosowanie

Wyłącznik HNB-C16/1N/003 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Charakterystyka C pozwala na stosowanie go w obwodach gniazd wtykowych, do których podłączane są urządzenia o charakterze indukcyjnym lub pojemnościowym. Jest to rozwiązanie rekomendowane do:

• Zabezpieczania obwodów zasilających elektronarzędzia i małe maszyny warsztatowe.
• Ochrony instalacji oświetleniowych wykorzystujących nowoczesne źródła LED z wysokimi prądami startowymi.
• Zastosowań w rozdzielnicach piętrowych, gdzie ograniczona przestrzeń wymaga stosowania aparatów zespolonych (RCBO) zamiast oddzielnych modułów RCD i MCB.
• Minimalizacji ryzyka pożaru wywołanego prądami upływu w uszkodzonej izolacji przewodów.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH-35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Prawidłowe podłączenie toru N: Należy ściśle przestrzegać oznaczeń na obudowie dotyczących podłączenia przewodu fazowego i neutralnego.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie członu różnicowoprądowego poprzez naciśnięcie przycisku "T" (Test). Producent zaleca regularne testowanie sprawności mechanizmu wyzwalającego.

FAQ

1. Czy ten wyłącznik zajmuje tyle samo miejsca co zwykły bezpiecznik?
Tak, wyłączniki serii HNB w wykonaniu 1+N zazwyczaj zajmują szerokość dwóch standardowych modułów (ok. 36mm), co pozwala na znaczną oszczędność miejsca w porównaniu do zestawu wyłącznik nadmiarowy + różnicówka.

2. Co oznacza charakterystyka C w tym modelu?
Charakterystyka C oznacza, że wyzwalacz elektromagnetyczny zadziała przy prądzie od 5 do 10-krotności prądu znamionowego. Jest ona mniej czuła niż charakterystyka B, co zapobiega zbędnemu wyzwalaniu przy urządzeniach generujących krótkotrwałe skoki prądu przy rozruchu.

3. Czy typ AC jest wystarczający do ochrony ładowarki samochodu elektrycznego?
W przypadku nowoczesnych urządzeń energoelektronicznych, takich jak ładowarki EV czy falowniki, zaleca się sprawdzenie wymagań producenta urządzenia – często wymagany jest typ A lub B. Typ AC reaguje wyłącznie na prąd przemienny sinusoidalny.
