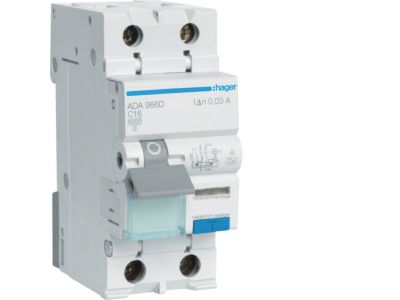

Wyłącznik różnicowoprądowy z członem nadprądowym 2P C 16A 30mA typ A, RCBO | ADA966D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADA966D, to zaawansowane urządzenie modułowe łączące w sobie dwie kluczowe funkcje ochronne w jednej obudowie. Urządzenie zapewnia skuteczną ochronę przeciwporażeniową dzięki czułości na prąd różnicowy o wartości 30 mA oraz kompleksową ochronę instalacji przed skutkami przeciążeń i zwarć. Charakterystyka wyzwalania typu C jest optymalnie dostosowana do odbiorników o zwiększonym prądzie rozruchowym, co minimalizuje ryzyko niepożądanych zadziałań przy zachowaniu pełnego bezpieczeństwa.

• Prąd znamionowy 16A: Pozwala na zabezpieczenie standardowych obwodów gniazdowych oraz oświetleniowych w nowoczesnych instalacjach.
• Zdolność zwarciowa 6kA: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądu zwarciowego o wysokim natężeniu, chroniąc strukturę kablową budynku.
• Typ wyzwalania A: Urządzenie reaguje nie tylko na sinusoidalne prądy zmienne, ale również na prądy pulsujące stałe, co jest niezbędne w dobie powszechnego stosowania zasilaczy impulsowych i elektroniki użytkowej.
• Konfiguracja 1P+N: Zajmuje optymalną ilość miejsca w rozdzielnicy, zapewniając jednoczesne rozłączanie toru fazowego i neutralnego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009-1, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego z zintegrowanym zabezpieczeniem nadmiarowoprądowym. Posiada certyfikację CE oraz przeszedł rygorystyczne testy jakościowe producenta HAGER, co czyni go zaufanym komponentem w profesjonalnych systemach elektroinstalacyjnych.

Zastosowanie

Wyłącznik RCBO ADA966D znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do zabezpieczania obwodów końcowych, gdzie wymagana jest wysoka selektywność i niezależność działania poszczególnych sekcji instalacji. Dzięki charakterystyce C, doskonale sprawdza się w obwodach zasilających urządzenia z silnikami o małej mocy, elektronarzędzia czy rozbudowane systemy oświetlenia LED, gdzie występują chwilowe skoki prądu podczas załączania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie DIN (TS35) przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia długotrwałą, bezawaryjną pracę. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 16A i projektem instalacji. Urządzenie posiada czytelne oznaczenia zacisków, co ułatwia prawidłowe podłączenie toru fazowego i neutralnego.

FAQ

• Czy ten wyłącznik chroni przed prądami upływu DC? Wyłącznik typu A reaguje na prądy sinusoidalne oraz pulsujące prądy stałe. W przypadku urządzeń generujących gładki prąd stały (np. niektóre stacje ładowania EV), należy rozważyć typ B.
• Jak często należy testować urządzenie? Zaleca się regularne sprawdzanie sprawności mechanizmu różnicowoprądowego poprzez naciśnięcie przycisku "TEST" (zazwyczaj raz w miesiącu lub zgodnie z lokalnymi przepisami).
• Czy charakterystyka C nie będzie powodować zbyt późnego zadziałania? Charakterystyka C jest standardem dla obwodów, w których mogą wystąpić prądy rozruchowe. Zapewnia ona bezpieczeństwo przy jednoczesnym uniknięciu uciążliwych wyłączeń przy starcie urządzeń.
