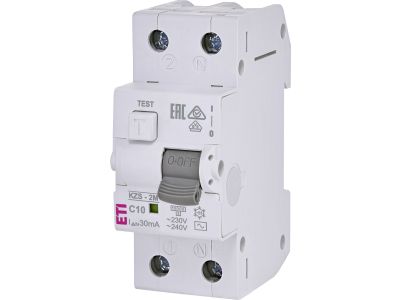

Wyłącznik różnicowoprądowy z członem nadprądowym 2P C 10A 30mA typ AC, KZS-2M | 002173122 Eti

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym KZS-2M marki ETI to zaawansowane rozwiązanie typu RCBO, które łączy w sobie funkcjonalność dwóch kluczowych aparatów modułowych: wyłącznika przeciwporażeniowego oraz wyłącznika nadprądowego. Urządzenie zostało zaprojektowane w wykonaniu dwubiegunowym, co oznacza, że w przypadku zadziałania mechanizmu wyzwalającego, oba bieguny są rozłączane jednocześnie, zapewniając pełną izolację obwodu. Charakterystyka wyzwalania typu C jest idealnie dopasowana do odbiorników o zwiększonym prądzie rozruchowym, natomiast prąd znamionowy 10A pozwala na bezpieczne zasilanie dedykowanych obwodów oświetleniowych lub gniazd wtykowych.

• Znamionowy prąd różnicowy 30mA: Zapewnia wysoką czułość i skuteczną ochronę przed dotykiem bezpośrednim, minimalizując ryzyko porażenia prądem elektrycznym.
• Typ AC: Wyłącznik jest przeznaczony do wykrywania prądów różnicowych sinusoidalnych przemiennych, co jest standardem w większości instalacji budownictwa ogólnego.
• Kompaktowa obudowa 2M: Szerokość dwóch modułów pozwala na znaczną oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochronnej.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy urządzenia podnosi poziom bezpieczeństwa podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61009, co gwarantuje niezawodność działania zarówno członu różnicowoprądowego, jak i nadprądowego. Posiada certyfikację CE, co potwierdza dopuszczenie do obrotu na rynku Unii Europejskiej oraz zgodność z dyrektywami niskonapięciowymi LVD i kompatybilności elektromagnetycznej EMC.

Zastosowanie

Wyłącznik KZS-2M AC C10/0.03 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest wysoka selektywność i niezawodność. Jest szczególnie polecany do:

• Zabezpieczania obwodów gniazd wtykowych w pomieszczeniach mieszkalnych i biurowych.
• Ochrony obwodów oświetleniowych, w których występują urządzenia o charakterystyce indukcyjnej.
• Zastosowań w rozdzielnicach o ograniczonej przestrzeni, gdzie integracja dwóch funkcji w jednym module jest kluczowa.
• Zapewnienia ochrony przeciwporażeniowej w układach sieciowych TN-S.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35 (35 mm). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia trwałość połączenia. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądu znamionowego 10A. Po zamontowaniu i podaniu napięcia, należy obowiązkowo sprawdzić poprawność działania członu różnicowoprądowego poprzez naciśnięcie przycisku TEST.

FAQ

• Czy wyłącznik KZS-2M zajmuje tyle samo miejsca co standardowa różnicówka? Tak, urządzenie posiada szerokość dwóch modułów (2M), co pozwala na zastąpienie oddzielnego wyłącznika RCD i nadmiarowoprądowego jednym aparatem, oszczędzając miejsce na szynie DIN.
• Jak często należy używać przycisku TEST? Zgodnie z zaleceniami producenta i dobrą praktyką inżynierską, test sprawności mechanizmu różnicowoprądowego powinien być przeprowadzany regularnie, najlepiej raz w miesiącu.
• Czy typ AC chroni przed prądami pulsującymi DC? Nie, typ AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych przemiennych sinusoidalnych. Do ochrony obwodów z elektroniką generującą prądy pulsujące DC zaleca się stosowanie wyłączników typu A.
