Wyłącznik różnicowoprądowy z członem nadprądowym 2P C 10A 30mA typ AC, HNB-C10/1N/003 | 195125 Eaton

Opis i Kluczowe Cechy

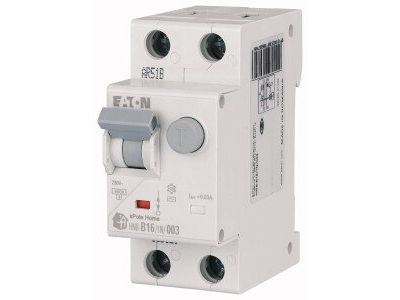

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki Eaton, model HNB-C10/1N/003 o numerze katalogowym 195125, to zaawansowane urządzenie modułowe łączące w sobie funkcjonalność dwóch aparatów: wyłącznika nadmiarowoprądowego oraz różnicowoprądowego. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 A, co pozwala na skuteczne zabezpieczanie obwodów odbiorczych o mniejszej mocy. Dzięki zastosowaniu charakterystyki wyzwalania typu C, aparat jest przystosowany do pracy w obwodach, w których mogą występować wyższe prądy rozruchowe, zapewniając stabilność zasilania bez nieuzasadnionych zadziałań.

• Znamionowa zdolność zwarciowa: Wynosi 6 kA, co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia zwarć o znacznej energii.
• Czułość różnicowoprądowa: Znamionowy prąd różnicowy 30 mA (0,03 A) klasyfikuje urządzenie jako środek ochrony dodatkowej przed dotykiem bezpośrednim.
• Typ wyzwalania AC: Aparat reaguje na prądy różnicowe sinusoidalne przemienne, co jest standardem w typowych instalacjach budownictwa ogólnego.
• Konstrukcja 1+N: Dwubiegunowa budowa (jeden biegun chroniony oraz tor neutralny N) pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochronnej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik spełnia wymagania normy IEC/EN 61009, co potwierdza jego niezawodność w zakresie ochrony przed przeciążeniami, zwarciami oraz prądami upływu. Seria HNB od Eaton jest ceniona przez instalatorów za wysoką jakość wykonania oraz powtarzalność parametrów technicznych, co przekłada się na długowieczność instalacji i bezpieczeństwo użytkowników końcowych.

Zastosowanie

Wyłącznik kombinowany HNB-C10/1N/003 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania:

• Obwodów gniazd wtykowych ogólnego przeznaczenia, gdzie wymagana jest ochrona przeciwporażeniowa.
• Obwodów oświetleniowych wykorzystujących źródła światła o specyficznej charakterystyce rozruchowej.
• Urządzeń końcowych w biurach i obiektach użyteczności publicznej.
• Małych odbiorników siłowych i sterowniczych w automatyce budynkowej.

Dzięki integracji dwóch funkcji w jednej obudowie, urządzenie pozwala na znaczną optymalizację miejsca w szafach rozdzielczych, co jest kluczowe przy modernizacji istniejących systemów.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Aparat jest przystosowany do montażu na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o przekrojach dostosowanych do prądu znamionowego 10 A, zapewniając stabilne przesyłanie energii.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić poprawność działania członu różnicowoprądowego za pomocą przycisku "TEST" umieszczonego na froncie obudowy.
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji, co ułatwia prowadzenie oprzewodowania wewnątrz rozdzielnicy.

FAQ

1. Czy wyłącznik typu AC wykrywa prądy upływu ze składową stałą?
Nie, wyłączniki typu AC są przeznaczone do wykrywania prądów różnicowych sinusoidalnych przemiennych. W przypadku instalacji z zaawansowaną elektroniką (np. falowniki), należy rozważyć typ A lub B.

2. Co oznacza charakterystyka C w tym modelu?
Charakterystyka C oznacza, że wyzwalacz nadmiarowoprądowy zadziała przy prądzie wynoszącym od 5 do 10-krotności prądu znamionowego. Jest to rozwiązanie dedykowane dla obwodów z urządzeniami o zwiększonym prądzie rozruchowym.

3. Czy ten wyłącznik chroni przed pożarem?
Tak, dzięki członowi różnicowoprądowemu o czułości 30 mA, aparat znacząco ogranicza ryzyko powstania pożaru wywołanego przez prądy upływu do ziemi, które mogłyby doprowadzić do zapłonu materiałów palnych.
