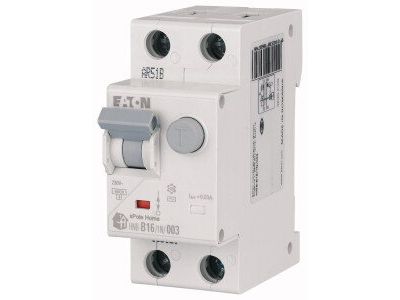

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 6A 30mA typ AC, HNB-B6/1N/003 | 195118 Eaton

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym marki EATON, model HNB-B6/1N/003, to zaawansowane urządzenie typu RCBO (Residual Current Breaker with Overcurrent protection), które łączy w sobie funkcjonalność dwóch aparatów modułowych w jednej obudowie. Prąd znamionowy wynoszący 6A oraz charakterystyka wyzwalania typu B sprawiają, że jest to idealne rozwiązanie do ochrony obwodów o niskim prądzie rozruchowym, takich jak oświetlenie czy gniazda wtykowe ogólnego przeznaczenia. Urządzenie charakteryzuje się znamionową zwarciową zdolnością łączeniową na poziomie 6 kA, co gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia prądów zwarciowych o znacznej energii.

• Ochrona wielofunkcyjna: Aparat zabezpiecza przed przeciążeniami, zwarciami oraz prądami upływu, stanowiąc kluczowy element ochrony przeciwporażeniowej.
• Czułość różnicowoprądowa: Znamionowy prąd różnicowy 30 mA (0,03A) zapewnia skuteczną ochronę uzupełniającą przy dotyku bezpośrednim.
• Typ AC: Wyłącznik reaguje na prądy różnicowe sinusoidalne zmienne, co jest standardem w większości instalacji domowych i biurowych.
• Konstrukcja 1+N: Dwubiegunowy aparat (jeden biegun chroniony oraz tor neutralny) pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności rozłączania toru N.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik serii HNB spełnia wymagania normy IEC/EN 61009, co potwierdza jego niezawodność jako urządzenia kombinowanego. Dzięki certyfikacji renomowanego producenta EATON, użytkownik ma pewność, że aparat zapewnia powtarzalność parametrów wyzwalania oraz wysoką trwałość mechaniczną i elektryczną, co jest niezbędne w profesjonalnych systemach elektroenergetycznych.

Zastosowanie

Wyłącznik HNB-B6/1N/003 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Ze względu na charakterystykę B i prąd 6A, jest on dedykowany do:

• Zabezpieczania obwodów oświetleniowych LED i tradycyjnych.
• Ochrony czułych urządzeń elektronicznych o małym poborze mocy.
• Zastosowania w rozdzielnicach piętrowych, gdzie ograniczona przestrzeń wymaga stosowania aparatów zespolonych (RCBO).
• Minimalizacji ryzyka pożarów wywołanych uszkodzeniem izolacji przewodów.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski są przystosowane do przewodów typu drut i linka, zapewniając stabilne połączenie dla typowych przekrojów stosowanych w obwodach 6A.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie członu różnicowoprądowego poprzez naciśnięcie przycisku TEST.
• Pozycja montażu: Aparat może być montowany w dowolnej pozycji, co ułatwia organizację okablowania wewnątrz rozdzielnicy.

FAQ

• Czy ten wyłącznik chroni przed prądem stałym pulsującym? Nie, model typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych zmiennych. Do odbiorników generujących odkształcenia (np. falowniki) zaleca się typ A.
• Co oznacza charakterystyka B? Charakterystyka B oznacza, że wyzwalacz nadprądowy zadziała bezzwłocznie przy prądzie o wartości od 3 do 5 razy prąd znamionowy (In), co chroni odbiorniki o niskim prądzie rozruchowym.
• Czy urządzenie zajmuje dwa moduły? Tak, konstrukcja 1+N w serii HNB zazwyczaj zajmuje szerokość dwóch standardowych modułów 18mm, integrując funkcje wyłącznika nadmiarowoprądowego i różnicowoprądowego.
