Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 20A 30mA typ AC, RCBO | ADC920D Hager

Opis i Kluczowe Cechy

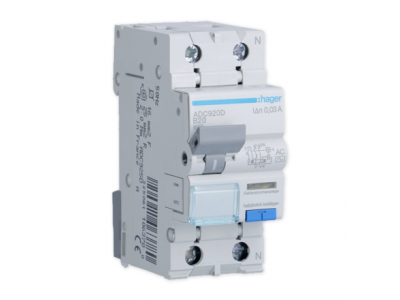

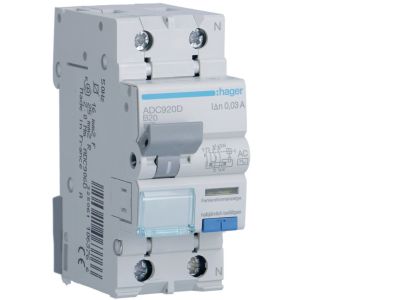

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADC920D, to zaawansowane urządzenie modułowe łączące w sobie dwie kluczowe funkcje ochronne w jednej obudowie. Urządzenie zapewnia skuteczną ochronę przeciwporażeniową dzięki czułości na prąd różnicowy o wartości 30mA (typ AC) oraz ochronę instalacji przed skutkami przeciążeń i zwarć dzięki zintegrowanemu członowi nadmiarowoprądowemu o charakterystyce B i prądzie znamionowym 20A.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi 6kA, co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych o dużej energii.
• Konfiguracja 1P+N: Dwubiegunowa konstrukcja (jeden biegun chroniony oraz tor neutralny) pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Typ AC: Urządzenie jest dedykowane do wykrywania sinusoidalnych prądów różnicowych, co jest standardem w większości obwodów oświetleniowych i gniazdowych ogólnego przeznaczenia.
• Charakterystyka wyzwalania B: Przeznaczona do ochrony odbiorników o niskich prądach rozruchowych, zapewniając szybką reakcję w przypadku awarii.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik ADC920D spełnia wymagania normy PN-EN 61009-1, co potwierdza jego niezawodność jako elementu ochrony kombinowanej. Dzięki certyfikacji renomowanego producenta HAGER, użytkownik ma pewność, że komponent przeszedł rygorystyczne testy jakościowe i bezpieczeństwa, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

RCBO ADC920D znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania pojedynczych obwodów końcowych, gdzie wymagana jest selektywność działania – awaria w jednym obwodzie nie powoduje wyłączenia zasilania w pozostałych częściach instalacji. Szczególnie polecany do:

• Obwodów gniazd wtykowych ogólnego przeznaczenia w pokojach i biurach.
• Instalacji oświetleniowych wymagających precyzyjnego zabezpieczenia nadprądowego.
• Modernizacji istniejących rozdzielnic, gdzie ograniczona przestrzeń wymusza stosowanie aparatów zespolonych zamiast oddzielnych modułów RCD i MCB.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski urządzenia pozwalają na montaż przewodów o przekrojach dostosowanych do prądu 20A, co zapewnia stabilne przesyłanie energii bez nadmiernych spadków napięcia.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić poprawność działania członu różnicowoprądowego poprzez naciśnięcie przycisku TEST umieszczonego na froncie obudowy.
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji na szynie, jednak zaleca się zachowanie przejrzystości w układzie okablowania.

FAQ

• Czy typ AC wykrywa prądy pulsujące DC? Nie, typ AC jest przeznaczony wyłącznie do wykrywania sinusoidalnych prądów różnicowych przemiennych. Do odbiorników generujących odkształcenia (np. falowniki) zaleca się typ A.
• Czy wyłącznik zajmuje dwa moduły w rozdzielnicy? Tak, konstrukcja 1P+N w wykonaniu HAGER ADC920D zazwyczaj zajmuje szerokość dwóch standardowych modułów 17,5 mm.
• Jaka jest główna zaleta stosowania RCBO zamiast osobnych modułów? Główną zaletą jest oszczędność miejsca w rozdzielnicy oraz łatwiejsza diagnostyka – wyzwolenie konkretnego aparatu RCBO jednoznacznie wskazuje obwód, w którym wystąpił problem.
