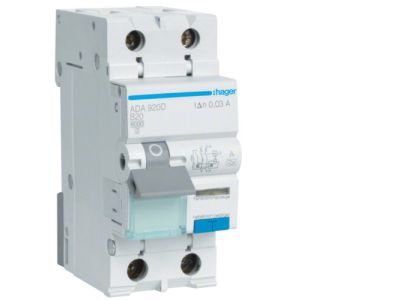

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 20A 30mA typ A, RCBO | ADA920D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADA920D, to zaawansowane urządzenie modułowe łączące w sobie dwie kluczowe funkcje ochronne w jednej obudowie. Urządzenie to zapewnia skuteczną ochronę przeciwporażeniową dzięki czułości na prąd różnicowy wynoszącej 30 mA oraz ochronę instalacji przed skutkami przeciążeń i zwarć. Wyłącznik charakteryzuje się charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów odbiorczych o niskich prądach rozruchowych. Prąd znamionowy urządzenia wynosi 20 A, co pozwala na bezpieczną pracę w standardowych obwodach gniazdowych i oświetleniowych. Typ wyzwalania A gwarantuje poprawną reakcję nie tylko na prądy sinusoidalnie zmienne, ale również na prądy pulsujące stałe, co jest niezbędne w nowoczesnych instalacjach z dużą ilością elektroniki.

• Konfiguracja 1P+N: Oszczędność miejsca w rozdzielnicy dzięki zintegrowaniu toru fazowego i neutralnego w kompaktowym module.
• Zdolność zwarciowa 6 kA: Wysoka wytrzymałość na prądy zwarciowe zapewnia trwałość i niezawodność w warunkach awaryjnych.
• Typ A: Wykrywanie prądów różnicowych sinusoidalnych oraz pulsujących stałych.
• Charakterystyka B: Szybka reakcja na przeciążenia w obwodach o niskim prądzie rozruchowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009-1, co potwierdza jego przydatność do użytku w instalacjach domowych i przemysłowych. Dzięki certyfikacji uznanego producenta, jakim jest HAGER, użytkownik ma pewność, że urządzenie przeszło rygorystyczne testy bezpieczeństwa i jakości, co jest kluczowe dla zachowania ciągłości zasilania i ochrony mienia.

Zastosowanie

Wyłącznik RCBO ADA920D znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest szczególnie zalecany do zabezpieczania obwodów końcowych, gdzie wymagana jest wysoka selektywność i niezależność działania poszczególnych sekcji instalacji. Dzięki czułości 30 mA stanowi podstawowy element ochrony uzupełniającej przed dotykiem bezpośrednim. Idealnie sprawdza się w obwodach zasilających sprzęt AGD, komputery oraz systemy oświetleniowe, gdzie obecność zasilaczy impulsowych wymaga zastosowania wyłącznika typu A.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, co zapobiega przegrzewaniu się styków i zapewnia stabilne połączenie elektryczne. Zaciski windowe pozwalają na bezpieczne przyłączenie przewodów o różnych przekrojach. Przed oddaniem instalacji do użytku należy obowiązkowo sprawdzić działanie wyłącznika za pomocą przycisku TEST, co weryfikuje sprawność mechanizmu wyzwalającego i toru różnicowoprądowego.

FAQ

• Czy ten wyłącznik zajmuje dwa moduły w rozdzielnicy? Tak, konstrukcja 1P+N w standardzie HAGER zazwyczaj zajmuje szerokość dwóch modułów 17,5 mm, zapewniając pełną ochronę obu torów.
• Dlaczego warto wybrać typ A zamiast AC? Typ A reaguje na prądy pulsujące stałe generowane przez nowoczesne zasilacze i elektronikę, co zapewnia wyższy poziom bezpieczeństwa niż standardowy typ AC.
• Jaka jest główna zaleta stosowania RCBO zamiast oddzielnych modułów RCD i MCB? Główną zaletą jest oszczędność miejsca w rozdzielnicy oraz fakt, że w przypadku awarii wyłączany jest tylko jeden konkretny obwód, a nie cała sekcja zasilana przez wspólny wyłącznik różnicowoprądowy.
