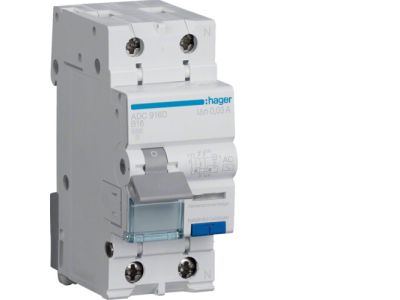

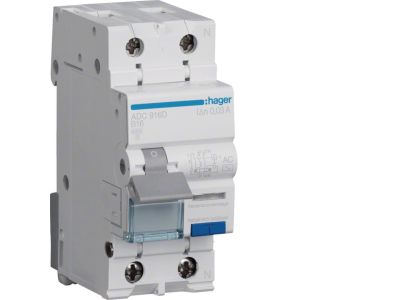

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 16A 30mA typ AC, RCBO | ADC916D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADC916D, to zaawansowane urządzenie modułowe łączące w sobie dwie kluczowe funkcje ochronne w jednej obudowie. Urządzenie zapewnia skuteczną ochronę przeciwporażeniową dzięki czułości na prąd różnicowy o wartości 30 mA (typ AC) oraz ochronę instalacji przed skutkami przeciążeń i zwarć. Wyłącznik charakteryzuje się prądem znamionowym 16 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów gniazd wtykowych i oświetleniowych w nowoczesnych instalacjach elektrycznych.

• Zdolność zwarciowa 6 kA: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądu zwarciowego o wysokim natężeniu, chroniąc infrastrukturę kablową.
• Konfiguracja 1P+N: Dwubiegunowa konstrukcja (jeden biegun chroniony oraz tor neutralny) pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Typ AC: Urządzenie jest zoptymalizowane pod kątem wykrywania sinusoidalnych prądów różnicowych, co jest standardem w większości instalacji domowych i biurowych.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu pracy pozwala na szybką diagnostykę przyczyny odłączenia zasilania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009-1, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego z wbudowanym zabezpieczeniem nadprądowym. Dzięki certyfikacji uznanego producenta, jakim jest HAGER, instalatorzy mają pewność, że komponent ten przeszedł rygorystyczne testy bezpieczeństwa i jakości, co jest kluczowe przy odbiorach technicznych instalacji.

Zastosowanie

Wyłącznik RCBO ADC916D znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowany do ochrony obwodów końcowych, gdzie wymagana jest wysoka selektywność i niezależność działania poszczególnych sekcji instalacji. Dzięki połączeniu dwóch funkcji w jednym module, doskonale sprawdza się w rozdzielnicach o ograniczonej przestrzeni montażowej. Jest to optymalny wybór do zabezpieczania obwodów zasilających urządzenia biurowe, sprzęt RTV oraz standardowe oświetlenie, gdzie charakterystyka B zapewnia odpowiednią czułość przy typowych prądach rozruchowych.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35), co zapewnia kompatybilność z większością nowoczesnych rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaciski windowe pozwalają na bezpieczne przyłączenie przewodów o różnych przekrojach. Zaleca się regularne sprawdzanie poprawności działania mechanizmu różnicowoprądowego poprzez naciśnięcie przycisku TEST (zgodnie z zaleceniami producenta, zazwyczaj raz w miesiącu), co gwarantuje ciągłość ochrony przeciwporażeniowej.

FAQ

• Czy wyłącznik typu AC wykrywa prądy stałe pulsujące? Nie, typ AC jest przeznaczony wyłącznie do wykrywania sinusoidalnych prądów różnicowych przemiennych. Do urządzeń generujących odkształcenia (np. falowniki) zaleca się typ A lub B.
• Jaka jest główna zaleta stosowania RCBO zamiast oddzielnych modułów RCD i MCB? Główną korzyścią jest oszczędność miejsca w rozdzielnicy (zajmuje tylko 2 moduły) oraz fakt, że awaria w jednym obwodzie powoduje wyłączenie tylko tego konkretnego obwodu, nie wpływając na pracę pozostałych sekcji instalacji.
• Czy charakterystyka B jest odpowiednia dla silników? Charakterystyka B jest przeznaczona dla odbiorników o niskich prądach rozruchowych. W przypadku silników o ciężkim rozruchu należy rozważyć charakterystykę C.
