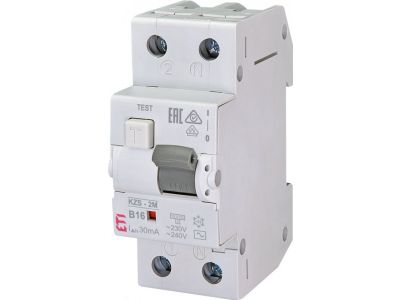

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 16A 30mA typ AC, KZS-2M | 002173104 Eti

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym KZS-2M o numerze katalogowym 2173104 to zaawansowane rozwiązanie od renomowanego producenta ETI, które integruje funkcje dwóch kluczowych aparatów modułowych w jednej obudowie. Urządzenie pełni rolę wyłącznika przeciwporażeniowego (RCD) oraz wyłącznika nadprądowego (MCB), co pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej. Wyłącznik charakteryzuje się prądem znamionowym 16A oraz charakterystyką wyzwalania typu B, co czyni go idealnym do zabezpieczania obwodów gniazd wtykowych i oświetlenia w budownictwie mieszkaniowym oraz komercyjnym.

• Konstrukcja dwubiegunowa: Urządzenie zostało zaprojektowane w wykonaniu dwubiegunowym (2P), gdzie oba bieguny są rozłączane jednocześnie, co gwarantuje pełną izolację obwodu w przypadku awarii.
• Czułość różnicowoprądowa: Znamionowy prąd różnicowy wynoszący 30mA (0,03A) zapewnia skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim.
• Typ AC: Wyłącznik reaguje na prądy różnicowe sinusoidalne przemienne, co jest standardem w większości instalacji domowych.
• Kompaktowa budowa: Szerokość modułowa KZS-2M pozwala na optymalizację przestrzeni montażowej na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61009, która określa parametry dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnego (RCBO). Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zapewnia deklarowany poziom bezpieczeństwa oraz powtarzalność parametrów elektrycznych w długim okresie eksploatacji.

Zastosowanie

Wyłącznik KZS-2M AC B16/0.03 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest szczególnie polecany do:

• Zabezpieczania obwodów końcowych w budynkach mieszkalnych, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem oraz ochrona przeciwporażeniowa.
• Instalacji w biurach i obiektach użyteczności publicznej, gdzie kluczowa jest niezawodność zasilania i bezpieczeństwo użytkowników.
• Modernizacji istniejących rozdzielnic, w których ograniczona ilość miejsca uniemożliwia montaż oddzielnych modułów RCD i MCB.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Prawidłowe podłączenie: Przewody fazowe i neutralne muszą być podłączone zgodnie z oznaczeniami na obudowie aparatu.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie członu różnicowoprądowego poprzez naciśnięcie przycisku "T" (Test). Zaleca się przeprowadzanie tego testu okresowo, zgodnie z instrukcją producenta.

FAQ

1. Czy wyłącznik KZS-2M typu AC wykrywa prądy stałe pulsujące?
Nie, model typu AC jest przeznaczony do wykrywania prądów różnicowych sinusoidalnych przemiennych. Do obwodów z elektroniką generującą prądy pulsujące zaleca się stosowanie wyłączników typu A.

2. Ile modułów w rozdzielnicy zajmuje ten produkt?
Wyłącznik KZS-2M zajmuje szerokość dwóch standardowych modułów (2M), co wynika z jego dwubiegunowej konstrukcji i zintegrowanych funkcji.

3. Czy charakterystyka B16 jest odpowiednia do silników o dużym rozruchu?
Charakterystyka B jest przeznaczona głównie do odbiorników o niskich prądach rozruchowych, takich jak oświetlenie czy grzejniki. W przypadku urządzeń o dużym prądzie rozruchowym należy rozważyć charakterystykę C.
