Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 16A 30mA typ AC, HNB-B16/1N/003 | 195121 Eaton

Opis i Kluczowe Cechy

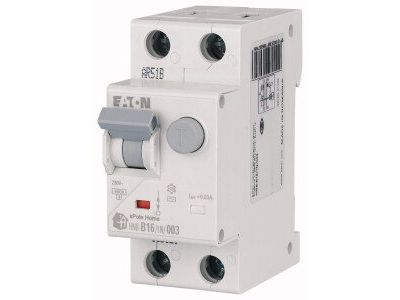

Wyłącznik różnicowoprądowy z członem nadprądowym marki EATON, model HNB-B16/1N/003 o numerze katalogowym 195121, to zaawansowane urządzenie typu kombi (RCBO), które integruje w jednej obudowie funkcje dwóch aparatów modułowych. Prąd znamionowy wynoszący 16A w połączeniu z charakterystyką wyzwalania typu B sprawia, że urządzenie idealnie nadaje się do ochrony obwodów odbiorczych o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda wtykowe ogólnego przeznaczenia. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia prądów zwarciowych o znacznej energii.

• Podwójna ochrona: Urządzenie zabezpiecza instalację przed skutkami przeciążeń i zwarć (człon nadprądowy) oraz chroni użytkowników przed porażeniem prądem elektrycznym (człon różnicowoprądowy).
• Czułość różnicowa: Znamionowy prąd różnicowy wynoszący 30 mA (0,03A) stanowi standard w ochronie przeciwporażeniowej uzupełniającej, reagując natychmiastowo na upływ prądu do ziemi.
• Typ AC: Wyłącznik jest przeznaczony do wykrywania sinusoidalnych prądów różnicowych przemiennych, co jest optymalnym rozwiązaniem dla standardowych instalacji domowych i biurowych.
• Konstrukcja 1+N: Dwubiegunowa budowa (jeden biegun chroniony oraz tor neutralny) pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności rozłączania obwodu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik spełnia wymagania normy IEC/EN 61009, co potwierdza jego niezawodność jako urządzenia RCBO (Residual Current Breaker with Overcurrent protection). Dzięki certyfikacji uznanego producenta, jakim jest EATON, aparat zapewnia stabilną pracę w szerokim zakresie temperatur i jest dopuszczony do stosowania w profesjonalnych instalacjach elektroenergetycznych, minimalizując ryzyko wystąpienia pożaru elektrycznego wywołanego uszkodzeniem izolacji.

Zastosowanie

Wyłącznik HNB-B16/1N/003 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiony w:

• Zabezpieczaniu obwodów gniazd wtykowych w pokojach, biurach i korytarzach.
• Ochronie obwodów oświetleniowych, gdzie wymagana jest szybka reakcja na zwarcie.
• Modernizacji istniejących rozdzielnic, gdzie ograniczona przestrzeń wymusza stosowanie aparatów kombinowanych zamiast oddzielnych modułów RCD i MCB.
• Zapewnieniu bezpieczeństwa w miejscach, gdzie uszkodzenie izolacji podstawowej mogłoby doprowadzić do niebezpiecznego napięcia na obudowach urządzeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o przekrojach dostosowanych do prądu 16A, zapewniając stabilne przesyłanie energii bez strat.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie członu różnicowoprądowego poprzez naciśnięcie przycisku "T" (Test). Zaleca się powtarzanie tej czynności w regularnych odstępach czasu.
• Kierunek zasilania: Należy przestrzegać schematu podłączenia wskazanego na obudowie urządzenia (zaciski L i N).

FAQ

1. Czy ten wyłącznik może być stosowany w łazienkach?
Tak, prąd różnicowy 30mA jest wymagany w obwodach łazienkowych, jednak należy upewnić się, że charakterystyka B i typ AC są odpowiednie dla podłączonych tam odbiorników.

2. Co oznacza charakterystyka B?
Charakterystyka B oznacza, że wyzwalacz magnetyczny zadziała przy prądzie od 3 do 5 razy większym od prądu znamionowego. Jest to idealne rozwiązanie dla obwodów o charakterze rezystancyjnym lub o małych prądach rozruchowych.

3. Czy urządzenie zajmuje dwa moduły w rozdzielnicy?
Seria HNB od EATON została zaprojektowana tak, aby optymalizować miejsce, zazwyczaj zajmując szerokość dwóch standardowych modułów 18mm (łącznie 36mm), co odpowiada standardowej szerokości aparatów 1+N.
