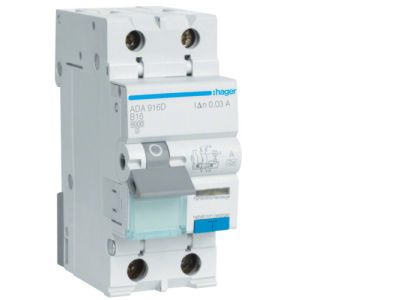

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 16A 30mA typ A, RCBO | ADA916D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADA916D, to zaawansowane urządzenie modułowe łączące w sobie funkcjonalność dwóch aparatów: zabezpieczenia różnicowoprądowego oraz wyłącznika nadprądowego. Urządzenie charakteryzuje się prądem znamionowym 16A oraz charakterystyką wyzwalania typu B, co czyni je idealnym rozwiązaniem do ochrony obwodów gniazd wtykowych i oświetlenia w nowoczesnych instalacjach. Znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA, co gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia prądów zwarciowych o dużej energii.

• Typ wyzwalania A: Zapewnia skuteczną ochronę przy prądach różnicowych sinusoidalnych oraz prądach pulsujących stałych, co jest kluczowe w dobie powszechnego stosowania zasilaczy impulsowych i elektroniki użytkowej.
• Znamionowy prąd różnicowy 30mA: Stanowi optymalny poziom ochrony przeciwporażeniowej (ochrona uzupełniająca), chroniąc użytkowników przed skutkami bezpośredniego dotyku części pod napięciem.
• Konstrukcja 1P+N: Kompaktowa budowa zajmująca dwa moduły w rozdzielnicy, integrująca tor fazowy oraz tor neutralny, co pozwala na oszczędność miejsca na szynie DIN.
• Wskaźnik zadziałania: Wyraźna sygnalizacja stanu pracy pozwala na szybką diagnostykę przyczyny odłączenia zasilania (przeciążenie/zwarcie lub upływ prądu).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009-1, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnych zastosowań. Posiada certyfikację CE oraz przeszedł rygorystyczne testy jakościowe producenta HAGER, co zapewnia długowieczność i stabilność parametrów elektrycznych w czasie eksploatacji.

Zastosowanie

RCBO ADA916D znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowany do ochrony obwodów końcowych, gdzie wymagana jest wysoka selektywność i niezależność działania poszczególnych sekcji instalacji. Dzięki charakterystyce B, wyłącznik doskonale sprawdza się w ochronie przewodów przed skutkami przeciążeń i zwarć w obwodach o niskich prądach rozruchowych. Jest to rozwiązanie rekomendowane do łazienek, kuchni oraz pomieszczeń biurowych, gdzie bezpieczeństwo użytkowników i ciągłość pracy urządzeń elektronicznych są priorytetem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TS35. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Urządzenie umożliwia podłączenie za pomocą szyn grzebieniowych, co znacząco przyspiesza prace montażowe w rozdzielnicy. Należy pamiętać o regularnym testowaniu członu różnicowoprądowego za pomocą przycisku TEST (zalecane raz w miesiącu), aby zweryfikować poprawność działania mechanizmu wyzwalającego.

FAQ

• Czy ten wyłącznik chroni przed prądami stałymi? Tak, jako urządzenie typu A, wyłącznik ADA916D reaguje na prądy różnicowe sinusoidalne oraz prądy pulsujące stałe, które mogą generować nowoczesne urządzenia AGD i zasilacze komputerowe.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje dwa standardowe moduły (35-36 mm), co pozwala na łatwą integrację w większości szaf rozdzielczych.
• Czy charakterystyka B jest odpowiednia dla silników? Charakterystyka B jest przeznaczona głównie dla obwodów oświetleniowych i gniazd ogólnego przeznaczenia. W przypadku urządzeń o dużym prądzie rozruchowym (np. duże silniki), należy rozważyć charakterystykę C.
