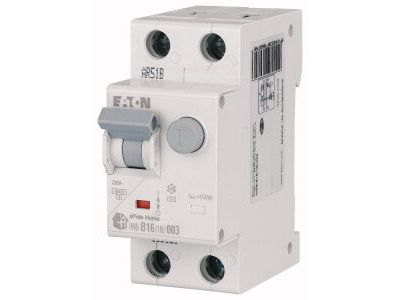

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 16A 30mA typ A, HNB-B16/1N/003-A | 195133 Eaton

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym marki EATON, model HNB-B16/1N/003-A, to zaawansowane urządzenie typu RCBO (Residual Current Breaker with Overcurrent protection), które łączy w sobie funkcjonalność dwóch aparatów modułowych w jednej obudowie. Prąd znamionowy wynoszący 16 A oraz charakterystyka wyzwalania typu B sprawiają, że jest to idealne rozwiązanie do zabezpieczania obwodów gniazd wtykowych oraz oświetlenia w nowoczesnych instalacjach budynkowych. Urządzenie charakteryzuje się znamionową zwarciową zdolnością łączeniową na poziomie 6 kA, co gwarantuje bezpieczeństwo i niezawodność w przypadku wystąpienia prądów zwarciowych o dużej energii.

• Typ A: Wyłącznik reaguje nie tylko na prądy różnicowe sinusoidalne, ale również na prądy wyprostowane pulsacyjne, co jest kluczowe w dobie powszechnego stosowania zasilaczy impulsowych i elektroniki użytkowej.
• Czułość 30 mA: Znamionowy prąd różnicowy o wartości 0,03 A stanowi skuteczny, dodatkowy stopień ochrony przeciwporażeniowej przy dotyku bezpośrednim.
• Konstrukcja 1+N: Dwubiegunowy aparat (jeden biegun chroniony oraz tor neutralny) pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochronnej.
• Seria HNB: Renomowana linia produktów EATON zapewniająca wysoką trwałość mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61009, co potwierdza jego zdolność do poprawnej pracy jako wyłącznik kombinowany. Dzięki certyfikacji, inżynierowie i instalatorzy mają pewność, że urządzenie zapewnia deklarowany poziom bezpieczeństwa, chroniąc użytkowników przed porażeniem prądem elektrycznym oraz instalację przed skutkami przeciążeń i zwarć, które mogłyby doprowadzić do pożaru.

Zastosowanie

Wyłącznik HNB-B16/1N/003-A znajduje szerokie zastosowanie w sektorze mieszkaniowym oraz komercyjnym. Jest dedykowany do ochrony obwodów końcowych, gdzie wymagana jest wysoka selektywność i niezawodność działania. Dzięki charakterystyce B, urządzenie doskonale sprawdza się w ochronie urządzeń o niskim prądzie rozruchowym. Jest to niezbędny element w łazienkach, kuchniach oraz biurach, gdzie obecność urządzeń elektronicznych (komputery, ładowarki, sprzęt AGD) wymaga zastosowania wyłącznika typu A, zdolnego do wykrywania odkształconych przebiegów prądu upływu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Prawidłowe podłączenie: Należy ściśle przestrzegać oznaczeń toru fazowego (L) oraz neutralnego (N) zgodnie ze schematem umieszczonym na obudowie.
• Przekrój przewodów: Zaciski windowe pozwalają na montaż przewodów o odpowiednim przekroju, co zapewnia stabilne przesyłanie energii przy obciążeniu 16 A.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie członu różnicowoprądowego za pomocą przycisku "Test" (T).

FAQ

1. Czy ten wyłącznik zajmuje tyle samo miejsca co standardowy wyłącznik nadprądowy?
Wyłącznik kombinowany HNB zajmuje zazwyczaj dwa moduły (36mm), co pozwala na integrację ochrony nadprądowej i różnicowoprądowej bez konieczności montażu dwóch osobnych aparatów.

2. Dlaczego typ A jest lepszy od typu AC?
Typ A wykrywa prądy różnicowe sinusoidalne oraz pulsacyjne prądy stałe. W nowoczesnych domach, gdzie dominują zasilacze impulsowe, typ AC może nie zadziałać poprawnie w sytuacjach awaryjnych.

3. Czy charakterystyka B jest odpowiednia do silników?
Charakterystyka B jest przeznaczona do obwodów o małych prądach rozruchowych (oświetlenie, gniazda). Do silników o ciężkim rozruchu zazwyczaj zaleca się charakterystykę C, jednak dla standardowych urządzeń domowych B jest wyborem optymalnym i bezpieczniejszym.
