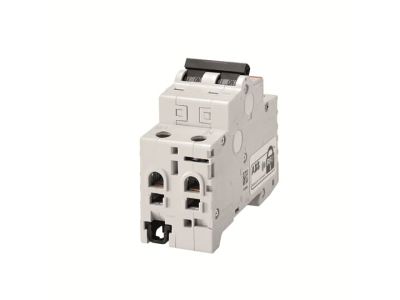

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 16A 30mA typ A, DS201 A-B16/0,03 | 2CSR255180R1165 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) serii DS201 o numerze katalogowym 2CSR255180R1165 to zaawansowane rozwiązanie od renomowanego producenta ABB, zaprojektowane z myślą o kompleksowej ochronie instalacji jednofazowych. Urządzenie łączy w sobie funkcjonalność wyłącznika nadprądowego oraz różnicowoprądowego, co pozwala na znaczną oszczędność miejsca w rozdzielnicy, zajmując szerokość zaledwie dwóch modułów (35 mm). Model DS201 A-B16/0,03 charakteryzuje się prądem znamionowym 16 A oraz czułością różnicową 30 mA, co stanowi standard w ochronie przeciwporażeniowej osób i mienia.

• Charakterystyka wyzwalania B: Zapewnia skuteczną ochronę obwodów o niskich prądach rozruchowych, typowych dla instalacji oświetleniowych i gniazd wtykowych w budownictwie mieszkaniowym.
• Typ wyzwalania A: Gwarantuje bezpieczeństwo nie tylko przy prądach sinusoidalnie zmiennych, ale również przy prądach pulsacyjnych ze składową stałą, co jest kluczowe w dobie powszechnego stosowania zasilaczy impulsowych i elektroniki użytkowej.
• Konfiguracja 1P+N: Urządzenie monitoruje przewód fazowy i neutralny, zapewniając pełne rozłączenie obwodu w przypadku wykrycia nieprawidłowości.
• Wskaźnik zadziałania: Wyraźna sygnalizacja stanu pracy pozwala na szybką diagnostykę przyczyny przerwania zasilania (przeciążenie/zwarcie vs. upływ prądu).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 61009-1 oraz IEC/EN 61009-2-1, które definiują parametry pracy dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadmiarowoprądowym do użytku domowego i podobnego. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent ten zapewnia najwyższy poziom bezpieczeństwa operacyjnego.

Zastosowanie

Wyłącznik ABB DS201 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrotechnicznych. Jest idealnym wyborem do ochrony obwodów końcowych w budynkach mieszkalnych, biurowych oraz komercyjnych. Dzięki charakterystyce B i czułości 30mA, doskonale sprawdza się w zabezpieczaniu:

• Obwodów gniazd wtykowych ogólnego przeznaczenia.
• Systemów oświetleniowych LED i tradycyjnych.
• Urządzeń AGD i RTV wymagających ochrony typu A ze względu na obecność układów prostowniczych.
• Rozdzielnic o ograniczonej przestrzeni, gdzie integracja dwóch funkcji w jednym aparacie jest kluczowa.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Aby zapewnić długotrwałą i bezawaryjną pracę, należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski śrubowe należy dokręcać z odpowiednią siłą (zgodnie z dokumentacją techniczną ABB), aby uniknąć przegrzewania się styków przy prądzie znamionowym 16 A.
• Przekrój przewodów: Konstrukcja zacisków umożliwia podłączenie przewodów o przekroju dostosowanym do obciążenia 16A, zapewniając stabilne połączenie mechaniczne i elektryczne.
• Testowanie: Po instalacji oraz w regularnych odstępach czasu należy używać przycisku "Test" umieszczonego na froncie obudowy, aby zweryfikować poprawność działania członu różnicowoprądowego.
• Pozycja montażu: Urządzenie może być montowane w dowolnej pozycji, co ułatwia prowadzenie oprzewodowania wewnątrz rozdzielnicy.

FAQ

• Czy ten wyłącznik chroni przed prądami stałymi? Wyłącznik typu A reaguje na prądy sinusoidalne oraz pulsacyjne prądy stałe. W przypadku instalacji z zaawansowanymi falownikami wymagającymi typu B, należy skonsultować projekt.
• Ile modułów zajmuje DS201? Urządzenie ma szerokość dwóch standardowych modułów 18mm, co łącznie daje 36mm szerokości na szynie DIN.
• Czy można go stosować jako główny wyłącznik? Jest to wyłącznik dedykowany do ochrony obwodów końcowych. Jako wyłącznik główny zazwyczaj stosuje się aparaty o wyższym prądzie znamionowym i innej charakterystyce selektywności.
