Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 10A 30mA typ AC, PFL6-10/1N/B/003 | 286429 Eaton

Opis i Kluczowe Cechy

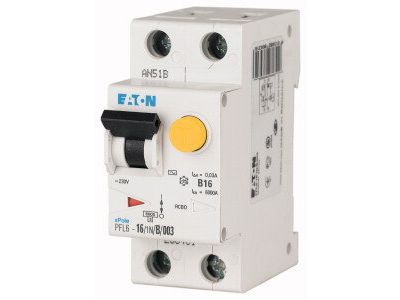

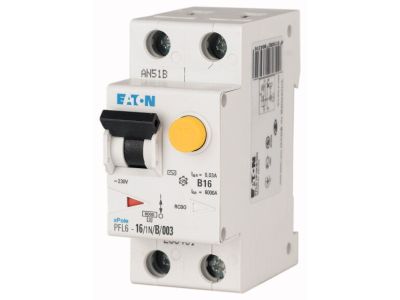

Wyłącznik różnicowoprądowy z członem nadprądowym marki EATON, model PFL6-10/1N/B/003, to zaawansowane urządzenie typu kombi (RCBO), które integruje w jednej obudowie funkcje ochrony przeciwporażeniowej oraz zabezpieczenia przed przeciążeniami i zwarciami. Prąd znamionowy wynoszący 10 A sprawia, że urządzenie idealnie nadaje się do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych o mniejszym obciążeniu. Znamionowy prąd różnicowy o wartości 30 mA (0,03 A) stanowi kluczowy element ochrony uzupełniającej, reagując błyskawicznie na upływ prądu do ziemi, co minimalizuje ryzyko porażenia prądem elektrycznym.

• Charakterystyka wyzwalania B: Przeznaczona do ochrony obwodów o niskich prądach rozruchowych, typowych dla instalacji domowych i biurowych.
• Zdolność zwarciowa 6 kA: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych o wartości do 6000 A, chroniąc strukturę instalacji.
• Typ AC: Wykrywa prądy różnicowe sinusoidalne przemienne, co jest standardem w większości podstawowych instalacji budynkowych.
• Konstrukcja 1+N: Dwubiegunowy aparat zajmujący szerokość dwóch modułów, zapewniający jednoczesne rozłączanie przewodu fazowego i neutralnego.

Zgodność z Normami

Urządzenie zostało zaprojektowane i przetestowane zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Seria PFL6 od EATON spełnia wymagania normy IEC/EN 61009, co potwierdza wysoką jakość wykonania oraz niezawodność w zakresie ochrony przed prądem różnicowym i nadmiarowym. Produkt posiada certyfikację dopuszczającą go do użytku w profesjonalnych instalacjach elektroenergetycznych na terenie całej Unii Europejskiej.

Zastosowanie

Wyłącznik PFL6-10/1N/B/003 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiony w sytuacjach, gdzie ograniczona przestrzeń w rozdzielnicy wymusza stosowanie aparatów zespolonych zamiast oddzielnych modułów RCD i MCB. Główne obszary zastosowania to:

• Zabezpieczanie obwodów oświetleniowych wewnątrz budynków.
• Ochrona gniazd ogólnego przeznaczenia w pomieszczeniach suchych.
• Zabezpieczanie dedykowanych odbiorników o mocy nieprzekraczającej 2,3 kW.
• Ograniczanie skutków uszkodzeń izolacji, co bezpośrednio przekłada się na profilaktykę przeciwpożarową.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o odpowiednim przekroju, co gwarantuje stabilne przesyłanie energii przy prądzie 10 A.
• Kierunek zasilania: Choć konstrukcja pozwala na elastyczność, zaleca się zachowanie spójności z projektem instalacji.
• Regularne testowanie: Użytkownik powinien raz w miesiącu nacisnąć przycisk "T" (Test) w celu sprawdzenia poprawności działania mechanizmu różnicowoprądowego.

FAQ

1. Czy ten wyłącznik chroni przed prądem stałym pulsującym?
Nie, model PFL6-10/1N/B/003 jest typu AC, co oznacza, że jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. Do urządzeń z elektroniką (np. falowniki) zaleca się typ A.

2. Ile modułów zajmuje ten aparat w rozdzielnicy?
Wyłącznik zajmuje szerokość dwóch standardowych modułów (ok. 35-36 mm), co wynika z jego dwubiegunowej konstrukcji (1+N).

3. Czy charakterystyka B jest odpowiednia dla silników?
Charakterystyka B jest przeznaczona do odbiorników o małym prądzie rozruchowym. W przypadku silników o ciężkim rozruchu lepszym wyborem może być charakterystyka C, o ile pozwala na to impedancja pętli zwarcia.
