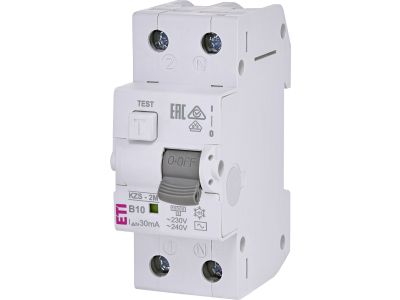

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 10A 30mA typ AC, KZS-2M | 002173102 Eti

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym KZS-2M marki ETI to zaawansowane rozwiązanie typu RCBO, które integruje w jednej obudowie funkcje zabezpieczenia przeciwporażeniowego oraz ochrony przed skutkami przeciążeń i zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 A oraz charakterystyką wyzwalania typu B, co czyni je idealnym do zabezpieczania obwodów o niskich prądach rozruchowych. Znamionowy prąd różnicowy o wartości 30 mA (0,03 A) zapewnia skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim. Wyłącznik wykonany jest w wersji dwubiegunowej (2P), co gwarantuje, że w przypadku zadziałania oba bieguny zostają rozłączone, całkowicie odcinając zasilany obwód od źródła napięcia. Typ AC oznacza czułość na prądy różnicowe sinusoidalne zmienne, co jest standardem w większości instalacji budownictwa mieszkaniowego i ogólnego.

• Kombinacja dwóch funkcji: Oszczędność miejsca w rozdzielnicy dzięki połączeniu wyłącznika RCD i MCB w jednym module o szerokości 2 modów.
• Bezpieczeństwo: Dwubiegunowe rozłączanie zapewnia pełną izolację obwodu w sytuacjach awaryjnych.
• Wysoka jakość ETI: Solidna konstrukcja mechaniczna gwarantuje długą żywotność i niezawodność działania.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu styków ułatwia diagnostykę instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61009, co potwierdza jego zdolność do bezpiecznego przerywania prądów zwarciowych oraz precyzyjnego reagowania na upływ prądu różnicowego. Posiada certyfikację CE, co dopuszcza go do użytku w profesjonalnych instalacjach elektroenergetycznych na terenie całej Unii Europejskiej.

Zastosowanie

Wyłącznik KZS-2M B10/0.03 AC znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie kluczowa jest selektywność i oszczędność miejsca. Jest dedykowany do ochrony obwodów gniazd wtykowych, oświetlenia oraz urządzeń końcowych w budynkach mieszkalnych, biurowych i użyteczności publicznej. Dzięki charakterystyce B, doskonale sprawdza się w ochronie odbiorników czułych, takich jak elektronika użytkowa czy standardowe oświetlenie domowe, gdzie nie występują duże udary prądowe przy załączaniu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Wyłącznik umożliwia podłączenie przewodów o przekrojach typowych dla obwodów 10 A. Zaleca się regularne sprawdzanie poprawności działania członu różnicowoprądowego poprzez naciśnięcie przycisku TEST (zalecane raz w miesiącu), co pozwala zweryfikować sprawność mechanizmu wyzwalającego.

FAQ

• Czy ten wyłącznik chroni przed prądami pulsującymi DC? Nie, model typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych zmiennych. Do urządzeń z elektroniką (np. falowniki) zaleca się typ A.
• Ile modułów zajmuje KZS-2M w rozdzielnicy? Urządzenie zajmuje szerokość dwóch standardowych modułów (36 mm).
• Czy wyłącznik rozłącza również przewód neutralny? Tak, jest to wykonanie dwubiegunowe, w którym oba bieguny są rozłączane jednocześnie.
• Jaki jest prąd znamionowy tego urządzenia? Prąd znamionowy wynosi 10 A, co pozwala na zabezpieczenie obwodów o mocy do około 2,3 kW przy napięciu 230V.
