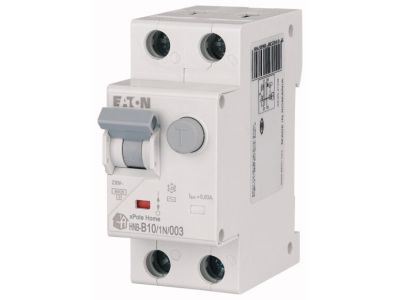

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 10A 30mA typ AC, HNB-B10/1N/003 | 195119 Eaton

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym marki EATON, model HNB-B10/1N/003 o numerze katalogowym 195119, to zaawansowane urządzenie typu RCBO (Residual Current Breaker with Overcurrent protection). Łączy ono w sobie funkcjonalność dwóch aparatów: wyłącznika nadprądowego oraz różnicowoprądowego, co pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 A oraz charakterystyką wyzwalania typu B, co czyni je idealnym do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych o niskich prądach rozruchowych.

• Znamionowy prąd różnicowy 30 mA: Zapewnia wysoką czułość i stanowi kluczowy element ochrony przeciwporażeniowej przy dotyku pośrednim i bezpośrednim.
• Zdolność zwarciowa 6 kA: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych o wysokiej energii, chroniąc strukturę instalacji.
• Typ AC: Wyłącznik jest dedykowany do wykrywania sinusoidalnych prądów różnicowych przemiennych, co jest standardem w typowych instalacjach domowych i biurowych.
• Konfiguracja 1+N: Aparat rozłącza jednocześnie przewód fazowy oraz neutralny, co podnosi poziom bezpieczeństwa podczas prac serwisowych i awarii.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61009, co potwierdza jego niezawodność jako wyłącznika kombinowanego. Dzięki certyfikacji renomowanego producenta EATON, użytkownik ma pewność, że urządzenie przeszło rygorystyczne testy w zakresie wytrzymałości dielektrycznej, stabilności termicznej oraz precyzji wyzwalania magnetycznego i termicznego.

Zastosowanie

Wyłącznik HNB-B10/1N/003 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiony w miejscach, gdzie wymagana jest selektywność zabezpieczeń oraz wysoki poziom ochrony mienia i życia. Idealnie sprawdza się w:

• Zabezpieczaniu obwodów gniazd ogólnego przeznaczenia w pokojach i biurach.
• Ochronie obwodów oświetleniowych LED, gdzie prądy rozruchowe mieszczą się w charakterystyce B.
• Instalacjach, w których ograniczona przestrzeń w rozdzielnicy wymusza stosowanie aparatów dwufunkcyjnych.
• Ograniczaniu ryzyka pożarów wywołanych przez uszkodzenia izolacji i upływ prądu do ziemi.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35 (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Prawidłowe podłączenie: Przewód fazowy (L) oraz neutralny (N) muszą być podłączone do odpowiednio oznaczonych zacisków.
• Przekrój przewodów: Należy dobrać przekrój przewodów miedzianych adekwatnie do prądu znamionowego 10 A, uwzględniając spadek napięcia i warunki ułożenia.
• Regularne testowanie: Przycisk "Test" znajdujący się na froncie obudowy powinien być naciskany okresowo (zgodnie z instrukcją), aby zweryfikować poprawność działania mechanizmu różnicowoprądowego.

FAQ

1. Czy ten wyłącznik chroni przed prądem stałym pulsującym?
Nie, model typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnie zmiennych. Do prądów pulsujących należy zastosować wyłącznik typu A.

2. Co oznacza charakterystyka B?
Charakterystyka B oznacza, że wyzwalacz magnetyczny zadziała w zakresie od 3 do 5-krotności prądu znamionowego. Jest to optymalne rozwiązanie dla obwodów o niskich prądach rozruchowych.

3. Czy wyłącznik zajmuje dwa moduły w rozdzielnicy?
Seria HNB w konfiguracji 1+N zazwyczaj zajmuje szerokość dwóch standardowych modułów (36 mm), co pozwala na integrację ochrony nadprądowej i różnicowej w jednej obudowie.
