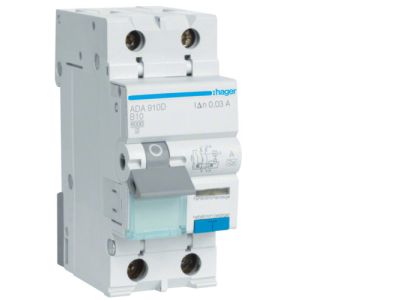

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 10A 30mA typ A, RCBO | ADA910D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADA910D, to zaawansowane urządzenie modułowe łączące w sobie dwie kluczowe funkcje ochronne w jednej obudowie. Urządzenie zapewnia skuteczną ochronę przeciwporażeniową dzięki czułości na prąd różnicowy o wartości 30 mA oraz ochronę instalacji przed skutkami zwarć i przeciążeń. Wyłącznik charakteryzuje się charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda wtykowe ogólnego przeznaczenia.

• Znamionowy prąd różnicowy 30 mA: Gwarantuje wysoki poziom bezpieczeństwa użytkowników, chroniąc przed dotykiem bezpośrednim.
• Znamionowa zdolność zwarciowa 6 kA: Zapewnia wytrzymałość urządzenia w przypadku wystąpienia prądów zwarciowych o znacznej energii, co jest standardem w nowoczesnym budownictwie mieszkaniowym i komercyjnym.
• Typ wyzwalania A: Pozwala na wykrywanie nie tylko sinusoidalnych prądów przemiennych, ale również tętniących prądów stałych, co jest niezbędne w instalacjach z nowoczesną elektroniką zasilającą.
• Konfiguracja 1P+N: Pozwala na jednoczesne rozłączanie toru fazowego oraz neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61009-1, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego z wbudowanym zabezpieczeniem nadmiarowoprądowym do użytku domowego i podobnego. Posiada certyfikację CE oraz przeszedł rygorystyczne testy jakościowe producenta HAGER, co gwarantuje długowieczność i stabilność parametrów pracy w całym cyklu życia produktu.

Zastosowanie

RCBO ADA910D znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie kluczowa jest oszczędność miejsca w rozdzielnicy przy zachowaniu najwyższych standardów bezpieczeństwa. Jest dedykowany do ochrony obwodów końcowych w budynkach mieszkalnych, biurach oraz obiektach użyteczności publicznej. Dzięki prądowi znamionowemu 10 A, doskonale sprawdza się w zabezpieczaniu dedykowanych linii zasilających dla urządzeń o mniejszej mocy lub obwodów oświetleniowych, gdzie wymagana jest selektywność i niezależność działania poszczególnych sekcji instalacji.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować zalecany przez producenta moment obrotowy, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Prawidłowe podłączenie toru N: Należy ściśle przestrzegać oznaczeń na obudowie urządzenia, aby zapewnić poprawne działanie członu różnicowoprądowego.
• Regularne testowanie: Użytkownik powinien przynajmniej raz w miesiącu nacisnąć przycisk "Test" (T) znajdujący się na froncie obudowy, aby zweryfikować sprawność mechaniczną i elektryczną wyzwalacza różnicowoprądowego.

FAQ

1. Czy ten wyłącznik zajmuje tyle samo miejsca co standardowy wyłącznik nadprądowy?
Tak, nowoczesna konstrukcja RCBO HAGER pozwala na integrację obu funkcji w obudowie o szerokości standardowych dwóch modułów (dla wersji 1P+N), co pozwala na znaczną oszczędność miejsca w porównaniu do stosowania oddzielnego wyłącznika RCD i nadmiarowoprądowego.

2. Co oznacza typ A w tym urządzeniu?
Typ A oznacza, że wyłącznik reaguje na prądy różnicowe sinusoidalne oraz prądy tętniące wyprostowane. Jest to obecnie standard wymagany w większości instalacji ze względu na powszechność zasilaczy impulsowych w komputerach, telewizorach i ładowarkach.

3. Czy charakterystyka B jest odpowiednia dla silników?
Charakterystyka B jest przeznaczona do obwodów o niskich prądach rozruchowych. W przypadku urządzeń o dużym prądzie rozruchowym, takich jak niektóre silniki czy transformatory, zaleca się konsultację z projektem instalacji w celu rozważenia charakterystyki C.
