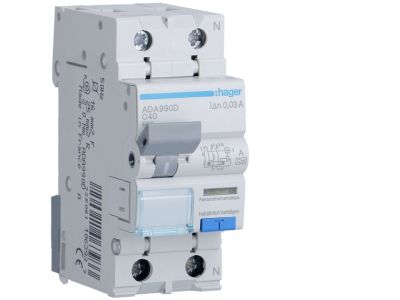

Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 6kA C 40A/30mA Typ A, RCBO | ADA990D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) o symbolu ADA990D zapewnia kompleksową ochronę w obwodzie 1P+N. Parametry znamionowe 40A prądu roboczego oraz czułość różnicowa 30mA typu A umożliwiają skuteczne zabezpieczenie przed przeciążeniem, zwarciem i porażeniem prądem. Zdolność zwarciowa 6kA gwarantuje bezpieczne wyłączenie nawet przy dużych prądach awaryjnych.

• Prąd znamionowy 40A (charakterystyka C): Zabezpiecza obwody o umiarkowanym prądzie rozruchu, np. silniki, pompy, oświetlenie LED – selektywnie odcina zasilanie przy przeciążeniu i zwarciu.
• Zabezpieczenie różnicowe 30mA Typ A: Wykrywa zarówno sinusoidalne prądy różnicowe, jak i pulsujące prądy stałe (np. z prostowników) – zapewnia ochronę przeciwporażeniową w nowoczesnych instalacjach z elektroniką.
• Zdolność zwarciowa 6kA: Bezpiecznie wyłącza prądy zwarciowe w sieciach o wysokiej mocy zwarciowej, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• Konstrukcja 1P+N: Łączy w jednym module zabezpieczenie nadprądowe i różnicowe, oszczędzając miejsce w rozdzielnicy i upraszczając montaż.
• Przeznaczenie dla sieci 230V AC: Dedykowany do jednofazowych obwodów odbiorczych w budynkach mieszkalnych i komercyjnych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowano rozwiązania konstrukcyjne zgodne z zasadami bezpieczeństwa IEC/EN 61009 (wyłączniki różnicowoprądowe z członem nadprądowym).

Zastosowanie

Wyłącznik RCBO ADA990D znajduje zastosowanie tam, gdzie konieczna jest ochrona przeciwporażeniowa i przeciążeniowa w jednym urządzeniu. Idealnie sprawdza się w:

• Ochronie obwodów gniazd wtyczkowych w strefach wilgotnych (łazienki, kuchnie, piwnice).
• Zabezpieczaniu linii zasilających urządzenia elektroniczne (komputery, pompy ciepła, ładowarki EV).
• Modernizacji istniejących rozdzielnic w celu podniesienia poziomu bezpieczeństwa.
• Nowych instalacjach budynków mieszkalnych i biurowych wymagających kompaktowych rozwiązań modułowych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 40A zgodnie z normami. Moment dokręcania zacisków oraz wymagane długości odizolowania przewodów należy sprawdzić w dokumentacji producenta.

FAQ

• Czy wyłącznik wymaga zewnętrznego napięcia pomocniczego? Nie – RCBO działa bezpośrednio w obwodzie zabezpieczanym, nie potrzebuje dodatkowego zasilania.
• Jaki jest tryb pracy członu różnicowoprądowego (Typ A)? Typ A reaguje na prądy różnicowe sinusoidalne oraz pulsujące stałe, które mogą występować w obwodach z prostownikami, ściemniaczami czy zasilaczami impulsowymi.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej w rozdzielnicy standardowy stopień ochrony to IP20. Szczegółowe dane należy zweryfikować w karcie katalogowej producenta.
