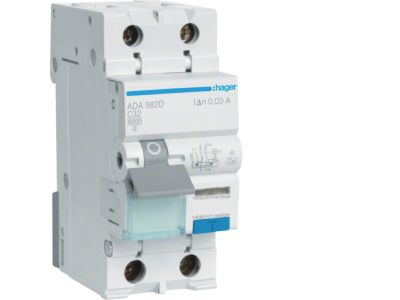

Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 6kA C 32A/30mA Typ A, RCBO | ADA982D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) ADA982D to kompaktowe urządzenie 1P+N przeznaczone do ochrony obwodów jednofazowych. Łączy w sobie funkcje wyłącznika nadprądowego (charakterystyka C, prąd znamionowy 32 A) oraz wyłącznika różnicowoprądowego (prąd różnicowy 30 mA, typ A). Zdolność zwarciowa 6 kA zapewnia bezpieczne odcięcie obwodu w przypadku zwarcia. Dzięki szerokości 2 modułów (standard DIN) idealnie nadaje się do montażu w rozdzielnicach modułowych.

• Prąd znamionowy 32 A (charakterystyka C): Zapewnia ochronę przewodów i odbiorników przed przeciążeniem i zwarciem w obwodach o typowym obciążeniu, np. gniazd wtyczkowych lub oświetlenia.
• Prąd różnicowy 30 mA (typ A): Chroni ludzi przed porażeniem prądem elektrycznym – wykrywa zarówno prądy przemienne, jak i pulsujące stałe, co jest wymagane w nowoczesnych instalacjach z urządzeniami elektronicznymi.
• Zdolność zwarciowa 6 kA: Gwarantuje bezpieczne wyłączenie przy zwarciu o natężeniu do 6 kA bez ryzyka uszkodzenia urządzenia lub instalacji.
• Charakterystyka wyzwalania C: Odpowiednia do obwodów z krótkotrwałymi prądami rozruchowymi (silniki, transformatory) – wyłącza dopiero przy 5-10 krotności prądu znamionowego.
• Kompaktowa konstrukcja 1P+N: Ochrona zarówno przewodu fazowego, jak i neutralnego, przy zachowaniu niewielkiej szerokości na szynie TH35 – oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla aparatury modułowej oraz posiada oznaczenie CE. Zaprojektowany zgodnie z obowiązującymi przepisami bezpieczeństwa elektrycznego, co zapewnia niezawodną ochronę w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik RCBO ADA982D znajduje zastosowanie wszędzie tam, gdzie wymagana jest kompleksowa ochrona obwodu jednofazowego – przed przeciążeniem, zwarciem i porażeniem elektrycznym. Idealnie sprawdza się w nowych oraz modernizowanych instalacjach.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Sterowanie i zabezpieczenie linii oświetleniowych, zwłaszcza z odbiornikami indukcyjnymi lub pojemnościowymi.
• Zastosowanie w rozdzielnicach przemysłowych i automatyce budynkowej jako element ochrony przed zwarciem i porażeniem.
• Idealny do obwodów, w których występują urządzenia z elektroniką (np. komputery, sprzęt AGD) – typ A wykrywa prądy pulsujące stałe, co zwiększa bezpieczeństwo.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Wyłącznik należy zainstalować na szynie montażowej TH35 (DIN). Moment dokręcania zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 32 A. Po montażu sprawdź poprawność działania wyłącznika różnicowoprądowego przyciskiem „T”.

FAQ

• Czy wyłącznik posiada wbudowane podświetlenie lub wskaźnik LED? Nie. Wyłącznik nie ma wbudowanego podświetlenia. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem pozycji styków (widocznym na obudowie) oraz możliwością ręcznego testu przyciskiem „T”.
• Jaki stopień ochrony ma to urządzenie? Typowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20 – ochrona przed dostępem do części niebezpiecznych palcem. Dokładne dane znajdują się w karcie katalogowej producenta. W przypadku montażu w warunkach podwyższonej wilgotności należy zastosować odpowiednią obudowę.
• Czy wyłącznik nadaje się do ochrony obwodów z urządzeniami impulsowymi (np. falowniki)? Tak, typ A wykrywa prądy różnicowe przemienne oraz pulsujące stałe, co jest wymagane w obwodach z falownikami, zasilaczami impulsowymi czy energooszczędnym oświetleniem LED. Dla bardzo wrażliwych odbiorników zalecany jest typ F lub B – w zależności od specyfiki obciążenia.
