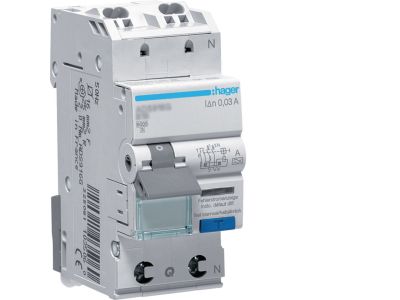

Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 6kA B 13A/30mA, typ A QC, RCBO | ADS913D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) o symbolu ADS913D to urządzenie łączące funkcję ochrony przeciwporażeniowej i przeciążeniowo-zwarciowej w jednym module 1P+N. Zaprojektowany do pracy w obwodach jednofazowych, oferuje prąd znamionowy 13 A, prąd różnicowy 30 mA typ A oraz zdolność zwarciową 6 kA – parametry gwarantujące skuteczną ochronę użytkowników i instalacji.

• Prąd znamionowy 13 A: Zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, chroniąc przewody i odbiorniki przed skutkami przeciążeń.
• Prąd różnicowy 30 mA typ A: Wykrywa prądy upływu o charakterze sinusoidalnym oraz pulsującym stałym, co podnosi poziom ochrony przeciwporażeniowej w nowoczesnych instalacjach z elektroniką.
• Zdolność zwarciowa 6 kA: Gwarantuje pewne wyłączenie przy zwarciu w warunkach sieci niskiego napięcia, minimalizując ryzyko uszkodzeń.
• Charakterystyka wyzwalania B: Przeznaczona do zabezpieczania obwodów o odbiornikach rezystancyjnych i małej indukcyjności, zapewnia szybkie zadziałanie przy przeciążeniach.
• Konstrukcja 1P+N: Umożliwia jednoczesne załączanie i wyłączanie fazy oraz neutralnego przewodu, co zwiększa bezpieczeństwo podczas prac serwisowych.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych z członem nadprądowym. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują zachowanie deklarowanych parametrów.

Zastosowanie

Wyłącznik ADS913D znajduje zastosowanie w instalacjach wymagających kompleksowej ochrony w jednym urządzeniu – idealny do rozdzielnic mieszkaniowych, biurowych i małych obiektów przemysłowych.

• Ochrona obwodów gniazd wtyczkowych oraz odbiorników o małej i średniej mocy.
• Zabezpieczenie linii oświetleniowych i sterowania w automatyce budynkowej.
• Instalacje w pomieszczeniach wilgotnych (łazienki, kuchnie) – wymagająca czułości typu A.
• Obwody zasilające urządzenia elektroniczne (komputery, sprzęt AGD) – ochrona przed upływem prądu stałego.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi przepisami dla prądu 13 A. Moment dokręcania zacisków stosować według danych producenta podanych na obudowie lub w karcie katalogowej.

FAQ

• Czy wyłącznik ma podświetlenie LED? ADS913D nie posiada podświetlenia – stan zadziałania sygnalizowany jest mechanicznym położeniem dźwigni oraz kontrolką (jeśli występuje w danym wariancie).
• Jaki stopień ochrony ma to urządzenie? Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20. W przypadku instalacji w warunkach zwiększonej wilgotności należy zastosować obudowę o wyższym IP.
• Czy mogę montować wyłącznik na szynie TH35 w dowolnej pozycji? Zgodnie z ogólnymi zasadami montażu aparatury modułowej, urządzenie może być instalowane w pozycji pionowej (optymalna) lub poziomej – należy jednak uwzględnić wskazówki producenta odnośnie odprowadzania ciepła.
