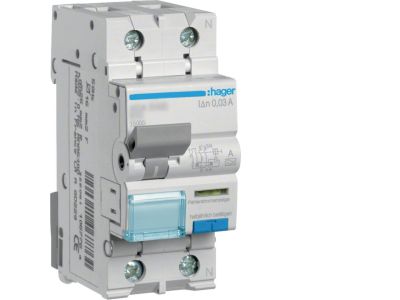

Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 10kA C 6A/30mA Typ A, RCBO | ADA556D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) ADA556D w konfiguracji 1P+N łączy w sobie ochronę przeciwporażeniową, przeciążeniową i zwarciową w jednym urządzeniu. Prąd znamionowy 6 A i charakterystyka C zapewniają bezpieczną pracę w obwodach odbiorczych o typowym obciążeniu, natomiast prąd różnicowy 30 mA typu A skutecznie chroni przed porażeniem prądem przemiennym i pulsującym stałym. Zdolność wyłączania zwarciowego 10 kA gwarantuje bezpieczne przerwanie wysokich prądów zwarciowych.

• Prąd znamionowy 6 A (charakterystyka C): Selektywna ochrona przeciążeniowa i zwarciowa w obwodach gniazd wtyczkowych, oświetlenia i innych urządzeń o ograniczonym prądzie rozruchu – bez zbędnych wyłączeń.
• Prąd różnicowy 30 mA, typ A: Ochrona przed porażeniem wykrywająca zarówno prądy przemienne, jak i pulsujące stałe (np. pochodzące z zasilaczy impulsowych, prostowników) – niezbędna w nowoczesnych instalacjach.
• Zdolność wyłączania zwarciowego 10 kA: Bezpieczne wyłączanie zwarć o dużej energii, minimalizujące ryzyko uszkodzenia instalacji i pożaru.
• Konstrukcja 1P+N: Ochrona przewodu fazowego i neutralnego w jednym module, co upraszcza zabudowę rozdzielnicy i oszczędza miejsce.
• Zintegrowane zabezpieczenie różnicowe i nadprądowe: Eliminuje potrzebę stosowania osobnego wyłącznika nadprądowego i różnicowoprądowego – szybszy montaż i mniejsza liczba aparatów.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowych (LVD) i kompatybilności elektromagnetycznej (EMD). Posiada certyfikację CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa. Brak szczegółowych numerów norm w udostępnionej dokumentacji.

Zastosowanie

Wyłącznik RCBO ADA556D przeznaczony jest do ochrony obwodów odbiorczych w instalacjach niskiego napięcia, szczególnie tam, gdzie wymagane jest jednoczesne zabezpieczenie przeciążeniowe, zwarciowe i przeciwporażeniowe w kompaktowej formie.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie odbiorników o charakterze elektronicznym (komputery, UPS, sprzęt audio/wideo) wymagających wyłącznika różnicowoprądowego typu A.
• Instalacje w pomieszczeniach wilgotnych (łazienki, kuchnie, pralnie) – prąd różnicowy 30 mA zapewnia ochronę uzupełniającą.
• Wykorzystanie w rozdzielnicach piętrowych o ograniczonej liczbie modułów – zastosowanie RCBO zamiast osobnego MCB i RCD oszczędza miejsce.

Wskazówki Montażowe

Montaż na szynie TH35 (DIN) w rozdzielnicy modułowej może wykonywać wyłącznie wykwalifikowana osoba z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Przekrój przewodów dobrać do prądu znamionowego 6 A (zalecany minimalny przekrój żyły miedzianej 1,5 mm²). Moment dokręcania zacisków oraz długość odizolowania przewodów – zgodnie z dokumentacją producenta. Nie używać wyłącznika jako głównego wyłącznika odłączającego (brak informacji o kategorii użytkowania).

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika ADA556D? Charakterystyka C oznacza wyzwalanie przy przeciążeniu wynoszącym od 5 do 10 krotności prądu znamionowego (6 A). Zapewnia to selektywność w obwodach z silnikami i transformatorami, gdzie występują chwilowe udary prądowe.
• Do jakich obwodów przeznaczony jest wyłącznik różnicowoprądowy typu A? Typ A wykrywa prądy różnicowe przemienne (sinusoidalne) oraz pulsujące stałe – typowe dla zasilaczy impulsowych, prostowników i ściemniaczy. Dlatego doskonale nadaje się do ochrony obwodów z elektroniką i sprzętem IT.
• Czy ten RCBO można stosować do ochrony obwodów oświetleniowych? Tak, przy prądzie 6 A i charakterystyce C nadaje się do obwodów oświetlenia o małym obciążeniu, jednak przy rozruchu żarówek lub halogenów może wystąpić niepożądane wyłączenie. W takich przypadkach zaleca się dobór charakterystyki B – jeśli dostępna w ofercie.
