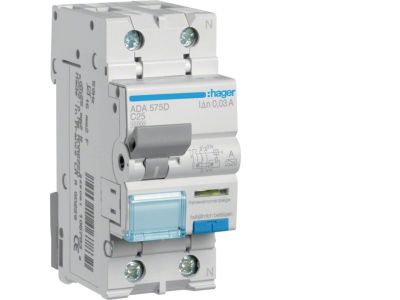

Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 10kA C 25A/30mA Typ A, RCBO | ADA575D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) o symbolu ADA575D to kompaktowe urządzenie 1P+N łączące funkcję wyłącznika nadprądowego oraz różnicowoprądowego. Posiada prąd znamionowy 25A z charakterystyką C, zdolność wyłączania zwarciowego 10kA oraz prąd różnicowy 30mA typu A. Dzięki temu zapewnia kompleksową ochronę przed przeciążeniem, zwarciem i porażeniem prądem w instalacjach jednofazowych, oszczędzając miejsce w rozdzielnicy.

• Prąd znamionowy 25A, charakterystyka C: Zabezpiecza obwody o typowym obciążeniu (gniazda, oświetlenie), zapewniając odpowiednią selektywność.
• Prąd różnicowy 30mA, Typ A: Chroni ludzi przed porażeniem prądem przemiennym i pulsującym stałym – niezbędny w obwodach z urządzeniami elektronicznymi.
• Zdolność wyłączania zwarciowego 10kA: Bezpiecznie przerywa prądy zwarciowe w sieciach o wysokiej mocy zwarciowej.
• Konstrukcja 1P+N: Chroni zarówno przewód fazowy, jak i neutralny, zwiększając bezpieczeństwo instalacji.
• Zintegrowany człon nadprądowy i różnicowoprądowy: Redukuje liczbę aparatów w rozdzielnicy, ułatwia montaż i diagnostykę.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich i posiada oznaczenie CE. Zgodność z dyrektywami dotyczącymi kompatybilności elektromagnetycznej oraz niskiego napięcia gwarantuje bezpieczną eksploatację w instalacjach budowlanych.

Zastosowanie

RCBO ADA575D jest przeznaczony do ochrony obwodów jednofazowych w rozdzielnicach mieszkaniowych, biurowych i przemysłowych. Najczęściej stosowany w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie linii oświetleniowych, również z odbiornikami LED lub elektronicznymi.
• Instalacje w pomieszczeniach wilgotnych (łazienki, kuchnie) wymagające czułości 30mA i typu A.
• Rozdzielnice przemysłowe, gdzie kompaktowe urządzenia zastępują osobne MCB i RCD.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekrój przewodów dobierz zgodnie z prądem znamionowym 25A oraz wymaganiami instalacji. Moment dokręcania śrub zaciskowych oraz szczegółowe instrukcje znajdują się w dokumentacji producenta dołączonej do wyrobu.

FAQ

• Jaka jest różnica między typem A a typem AC wyłącznika różnicowoprądowego? Typ A wykrywa zarówno prądy różnicowe przemienne, jak i pulsujące stałe, co jest niezbędne w obwodach z urządzeniami elektronicznymi (ładowarki, komputery, LED). Typ AC reaguje tylko na prądy sinusoidalne.
• Jaką funkcję pełni człon nadprądowy w RCBO? Zapewnia ochronę przed przeciążeniem i zwarciem, działając analogicznie do standardowego wyłącznika nadprądowego (MCB). Dzięki temu nie ma potrzeby stosowania osobnego MCB przed RCD.
• Czy mogę zastosować ten wyłącznik w sieci trójfazowej? Nie, produkt przeznaczony jest wyłącznie do obwodów jednofazowych 1P+N (L+N). Do sieci trójfazowych należy stosować wersje 3P+N lub 4P.
