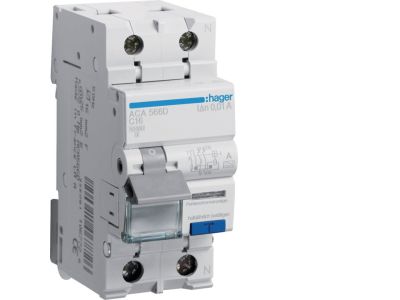

Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 10kA C 16A/10mA Typ A, RCBO | ACA566D Hager

Opis i Kluczowe Cechy

Przedstawiamy wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) w konfiguracji 1P+N, oznaczony symbolem ACA566D. Urządzenie łączy w sobie funkcję wyłącznika nadprądowego (charakterystyka C, prąd znamionowy 16 A) z modułem różnicowoprądowym o czułości 10 mA (Typ A), zapewniając kompleksową ochronę instalacji i użytkowników. Znamionowa zdolność wyłączania zwarciowego 10 kA gwarantuje skuteczne przerywanie prądów awaryjnych w obwodach o znacznym potencjale zwarciowym. Dzięki szerokości modułu 2 moduły (standardowa szyna TH35) urządzenie oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o średnim obciążeniu (np. gniazda wtykowe, oświetlenie) bez ryzyka przeciążenia i przegrzania styków.
• Charakterystyka C: Odpowiednia do obwodów z obciążeniami indukcyjnymi i silnikami – wytrzymuje krótkotrwałe prądy rozruchu.
• Zdolność wyłączania zwarciowego 10 kA: Skuteczne odcięcie prądu zwarciowego nawet w instalacjach o wysokim poziomie zwarciowym, chroniąc przewody i odbiorniki.
• Czułość różnicowa 10 mA (Typ A): Zapewnia ochronę przeciwporażeniową przy bardzo niskim progu, wykrywając zarówno prądy przemienne, jak i tętniące stałe – idealne w obwodach z elektroniką.
• 1P+N (ochrona obu przewodów): Wyłącza zarówno fazę, jak i neutralny w przypadku zwarcia lub przekroczenia prądu różnicowego, zwiększając bezpieczeństwo.

Zgodność z Normami

Wyłącznik RCBO ACA566D spełnia wymogi obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z wymaganiami dla hybrydowych urządzeń różnicowo-nadprądowych, gwarantuje bezpieczeństwo w standardowych instalacjach niskiego napięcia. Produkt podlega ciągłej kontroli jakości w procesie wytwarzania.

Zastosowanie

RCBO ACA566D znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagana jest jednoczesna ochrona nadprądowa i różnicowoprądowa. Dzięki czułości 10 mA oraz typowi A sprawdza się w obwodach wymagających najwyższej ochrony przeciwporażeniowej.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie linii oświetleniowych, w tym obwodów z oprawami LED lub sterownikami.
• Obwody zasilające urządzenia elektroniczne (komputery, sprzęt RTV/AGD) – czułość 10 mA minimalizuje ryzyko porażenia przy uszkodzeniu izolacji.
• Instalacje w pomieszczeniach specjalnych (łazienki, kuchnie, pomieszczenia wilgotne) wymagające wzmocnionej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż wyłącznika RCBO ACA566D powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową i mocą zwarciową obwodu. Moment dokręcania zacisków oraz sposób podłączenia przewodu neutralnego (N) należy wykonać zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie przewodów o izolacji na napięcie min. 500 V.

FAQ

• Czy wyłącznik ACA566D posiada podświetlenie? Produkt nie jest wyposażony w funkcję podświetlenia. Wskazanie stanu zadziałania odbywa się poprzez mechaniczne położenie dźwigni oraz ewentualnie wizualny wskaźnik zadziałania różnicowego (jeśli występuje w danej wersji – patrz instrukcja).
• Jaki jest stopień ochrony (IP) tego wyłącznika? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy, standardowy stopień ochrony to IP20 (ochrona przed dostępem do części pod napięciem palcem). Po zabudowie w rozdzielnicy, stopień ochrony całej obudowy powinien być odpowiednio wyższy (np. IP30/IP40 w zależności od osłony).
• Jaką funkcję pełni typ A w tym wyłączniku różnicowoprądowym? Typ A wykrywa prądy upływu przemienne oraz prądy tętniące stałe (np. powstające w zasilaczach impulsowych, przetwornicach). Dzięki temu nadaje się do obwodów z urządzeniami elektronicznymi i LED, gdzie mogą występować składowe stałe prądu różnicowego.
