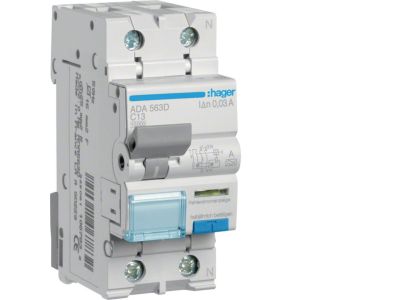

Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 10kA C 13A/30mA Typ A, RCBO | ADA563D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) ADA563D w konfiguracji 1P+N łączy ochronę przeciwporażeniową i przeciążeniowo‑zwarciową w jednym module. Urządzenie o prądzie znamionowym 13 A i charakterystyce C, z członem różnicowoprądowym 30 mA typu A – zaprojektowane do bezpiecznej pracy w obwodach z odbiornikami generującymi pulsujące prądy stałe.

• Prąd znamionowy 13 A, charakterystyka C: Zabezpiecza obwody o średnim obciążeniu (gniazda, oświetlenie) oraz odbiorniki o dużym prądzie rozruchowym, np. silniki – wyzwala przy 5–10× I_n.
• Prąd różnicowy 30 mA, typ A: Wykrywa zarówno sinusoidalne, jak i pulsujące prądy stałe, zapewniając skuteczną ochronę przeciwporażeniową w instalacjach z elektroniką (falowniki, prostowniki).
• Zdolność wyłączania zwarciowego 10 kA: Gwarantuje bezpieczne wyłączenie przy wysokich prądach zwarciowych, zwiększając niezawodność i bezpieczeństwo instalacji.
• Konfiguracja 1P+N: Chroni przewód fazowy i neutralny w kompaktowej obudowie – idealne rozwiązanie do rozdzielnic o ograniczonej przestrzeni.
• Wbudowany człon nadprądowy i różnicowoprądowy: Eliminuje konieczność stosowania oddzielnych wyłączników nadprądowych i różnicowoprądowych, skracając czas montażu i oszczędzając miejsce.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Szczegółowe dane normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

RCBO ADA563D dedykowany jest do ochrony obwodów odbiorczych w instalacjach elektrycznych, w których występuje ryzyko porażenia prądem oraz przeciążeń/zwarć – szczególnie tam, gdzie stosowane są odbiorniki generujące pulsujące prądy stałe.

• Ochrona gniazd wtyczkowych i obwodów oświetleniowych w mieszkaniach, biurach i obiektach użyteczności publicznej.
• Obwody zasilające sprzęt AGD, elektronikę użytkową oraz urządzenia z falownikami (np. pompy, klimatyzatory).
• Zabezpieczenie sterowników PLC, systemów automatyki budynkowej i serwerowni przed skutkami zwarć i upływności.
• Instalacje w budownictwie jednorodzinnym i lekkim przemyśle wymagające dodatkowej ochrony różnicowoprądowej typu A.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonane wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 13 A. Moment dokręcania zacisków – stosownie do instrukcji.

FAQ

• Czy wyłącznik ADA563D nadaje się do obwodów z falownikami? Tak, typ A wykrywa pulsujące prądy stałe, które mogą występować w prostownikach i falownikach, zapewniając skuteczną ochronę przeciwporażeniową.
• Jaka jest różnica między charakterystyką C a B w tym RCBO? Charakterystyka C wyzwala przy 5–10× I_n, co sprawdza się w obwodach z silnikami i transformatorami (duży prąd rozruchowy). Dla standardowych obwodów bez udarów prądowych lepsza będzie charakterystyka B.
• Czy prąd różnicowy 30 mA jest standardem ochrony przeciwporażeniowej? Tak, wartość 30 mA jest powszechnie stosowana w instalacjach niskiego napięcia jako dodatkowa ochrona (ochrona uzupełniająca) przed porażeniem – przy prawidłowym montażu redukuje ryzyko śmiertelne.
