Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 10kA B 13A/30mA Typ A, RCBO | ADA513D Hager

Opis i Kluczowe Cechy

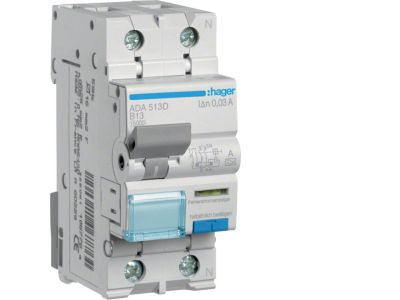

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) oznaczony symbolem ADA513D to kompaktowe urządzenie łączące funkcję ochrony przeciwporażeniowej i przeciążeniowo-zwarciowej w jednym module. Przeznaczony do obwodów 1P+N, oferuje prąd znamionowy 13 A, czułość różnicową 30 mA oraz charakterystykę wyzwalania B. Zdolność zwarciowa 10 kA gwarantuje bezpieczne wyłączenie w przypadku zwarć w instalacjach o podwyższonej mocy. Typ A wyłącznika umożliwia wykrywanie prądów różnicowych stałych tętniących, co jest kluczowe przy zasilaniu nowoczesnych urządzeń elektronicznych.

• Prąd znamionowy 13 A: Odpowiedni do zabezpieczenia obwodów odbiorników o średnim poborze mocy (np. gniazda wtykowe, oświetlenie) przed przeciążeniem.
• Prąd różnicowy 30 mA (Typ A): Chroni przed porażeniem prądem oraz wykrywa prądy stałe tętniące pochodzące z prostowników, falowników i zasilaczy impulsowych.
• Zdolność zwarciowa 10 kA: Zapewnia skuteczne i bezpieczne wyłączenie prądów zwarciowych nawet w instalacjach o podwyższonej mocy.
• Charakterystyka B: Szybkie wyzwalanie przy przeciążeniach i zwarciu – idealna do ochrony obwodów z urządzeniami elektronicznymi i przewodami o małym przekroju.
• Konfiguracja 1P+N: Oszczędza miejsce w rozdzielnicy, łącząc w jednym module wyłącznik nadprądowy i różnicowoprądowy dla jednej fazy i przewodu neutralnego.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa przeznaczonych dla wyłączników różnicowoprądowych z członem nadprądowym. Posiada certyfikat CE, potwierdzający zgodność z odpowiednimi dyrektywami Unii Europejskiej. Montaż i eksploatacja zgodne z zaleceniami producenta gwarantują niezawodną ochronę.

Zastosowanie

Wyłącznik ADA513D znajduje zastosowanie w instalacjach mieszkaniowych, biurowych i lekkiego przemysłu, wszędzie tam, gdzie konieczna jest ochrona kombinowana przeciwporażeniowa i przeciążeniowa w obwodach 1-fazowych.

• Ochrona obwodów gniazd wtykowych 230 V AC – zwłaszcza w pomieszczeniach o podwyższonym ryzyku (łazienki, kuchnie).
• Zasilanie urządzeń z prostownikami i falownikami (pralki, lodówki, klimatyzatory, pompy ciepła) – wymagające wyłącznika Typ A.
• Oświetlenie wewnętrzne i zewnętrzne sterowane czujnikami ruchu lub przyciemniane.
• Automatyka budynkowa – zabezpieczenie obwodów sterujących siłownikami, napędami rolet i bram.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN). Przed instalacją należy sprawdzić zgodność parametrów obwodu (prąd znamionowy, napięcie, przekrój przewodów) z danymi urządzenia. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów należy stosować zgodnie z dokumentacją techniczną producenta. Po instalacji wymagane jest wykonanie testu działania przyciskiem TEST – RCBO powinien wyłączyć obwód.

FAQ

• Jaka jest różnica między wyłącznikiem Typu A a Typu AC? Typ A wykrywa zarówno prądy różnicowe sinusoidalne (AC), jak i prądy stałe tętniące (np. po prostowniku jednofazowym). Typ AC wykrywa wyłącznie prądy sinusoidalne. Dlatego Typ A jest wymagany przy odbiornikach z elektroniką (zasilacze impulsowe, falowniki).
• Czy ten RCBO ma wbudowany przycisk TEST? Tak, zgodnie ze standardami wyłącznik różnicowoprądowy posiada przycisk TEST umożliwiający okresowe sprawdzenie poprawności działania członu różnicowego (zalecane co miesiąc).
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego IP – montaż odbywa się wewnątrz rozdzielnicy (zwykle IP20 lub wyższym w zależności od zastosowanej szafy). Urządzenie nie jest przystosowane do pracy w warunkach wilgotnych ani zapylonych bez dodatkowej obudowy.
