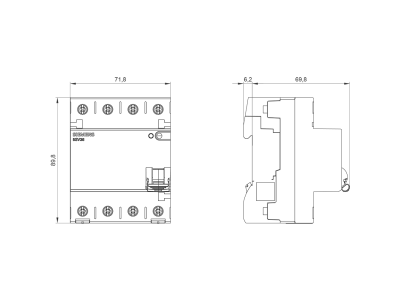

Wyłącznik różnicowoprądowy 3+N typ B, krótkozwłoczny, In: 80 A, 300 mA | 5SV3647-4 Siemens

Alternatywny kod produktu: 5SV36474

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy SENTRON 5SV3647-4 firmy Siemens to urządzenie 3+N typu B z charakterystyką krótkozwłoczną, przeznaczone do kompleksowej ochrony instalacji elektrycznych przed skutkami prądów różnicowych. Prąd znamionowy 80 A pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, a czułość 300 mA zapewnia ochronę mienia w obwodach, gdzie wymagana jest selektywność lub wyższy próg zadziałania. Dzięki ergonomicznej obsłudze suwakowej wyłącznik można beznarzędziowo zdemontować z szyny montażowej lub układu szyn zbiorczych. Kod DataMatrix na urządzeniu umożliwia szybki dostęp do wszystkich danych technicznych w aplikacji Siemens Industry Online Support.

• Prąd znamionowy 80 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przeciążenia lub przegrzania styków.
• Typ B (krótkozwłoczny): wykrywanie prądów różnicowych stałych, zmiennych i pulsujących – idealny do obwodów z przekształtnikami, silnikami falownikowymi i sprzętem IT.
• Prąd różnicowy 300 mA: ochrona mienia przed pożarem w instalacjach, gdzie dopuszczalne są podwyższone prądy upływu (selektywność z wyłącznikami 30 mA na wyjściach).
• Kod DataMatrix: błyskawiczny dostęp do danych technicznych i instrukcji za pomocą smartfona – oszczędność czasu przy montażu i serwisie.
• Obsługa suwakowa: beznarzędziowe zdejmowanie z szyny TH35 lub szyn zbiorczych – ułatwia rozbudowę i wymianę w rozdzielnicy.

Zgodność z Normami

Wyłącznik różnicowoprądowy SENTRON 5SV3647-4 jest zgodny z obowiązującymi normami europejskimi i standardem DIN, posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania oraz kompatybilność z typowymi instalacjami w budynkach mieszkalnych, komercyjnych i przemysłowych.

Zastosowanie

Wyłącznik różnicowoprądowy 3+N typ B 80A 300 mA jest dedykowany do obwodów, w których występują prądy upływu o złożonym kształcie – stałe, zmienne i pulsujące. Znajduje zastosowanie w:

• Ochronie mienia w instalacjach z falownikami, przekształtnikami, zasilaczami impulsowymi i innymi odbiornikami generującymi składową stałą prądu różnicowego.
• Obwodach zasilających pompy, windy, klimatyzatory oraz maszyny przemysłowe – zapewnia selektywność z wyłącznikami 30 mA na poziomie gniazd.
• Rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest odporność na chwilowe przepięcia i wyższe prądy upływu bez niepotrzebnych wyłączeń.
• Automatyce budynkowej i systemach zabezpieczeń, gdzie kluczowa jest niezawodność działania w różnych warunkach sieciowych.

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Należy stosować moment dokręcania zacisków zgodny z dokumentacją producenta oraz dobierać przekrój przewodów do prądu znamionowego 80 A. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia torów fazowych i neutralnego (3+N). Używać wyłącznie akcesoriów z systemu modułowego Siemens SENTRON.

FAQ

• Do jakich obwodów przeznaczony jest wyłącznik typ B 300 mA? Wyłącznik typ B 300 mA stosuje się w obwodach, gdzie występują prądy upływu zawierające składową stałą (np. z falowników, zasilaczy impulsowych). Prąd różnicowy 300 mA jest zalecany do ochrony mienia (pożarowej), a nie bezpośredniej ochrony ludzi – w obwodach gniazd wymagane są wyłączniki 30 mA. Krótkozwłoczność (selektywność) pozwala na współpracę z wyłącznikami 30 mA na niższych poziomach rozdzielnicy.
• Jak odczytać kod DataMatrix na urządzeniu? Kod DataMatrix znajduje się na obudowie wyłącznika. Wystarczy zeskanować go aplikacją Siemens Industry Online Support (IOS) smartfonem, aby uzyskać dostęp do arkusza danych, instrukcji montażu i certyfikatów. Nie wymaga to logowania ani łączności z internetem – dane są wbudowane w kod.
• Czy mogę wyjąć wyłącznik z szyny bez użycia narzędzi? Tak, wyłącznik SENTRON 5SV3 wyposażono w ergonomiczną dźwignię suwakową. Wystarczy pociągnąć suwak, aby zwolnić zatrzask i zdjąć urządzenie z szyny TH35 lub szyn zbiorczych. To ułatwia szybką wymianę lub rozbudowę rozdzielnicy.
