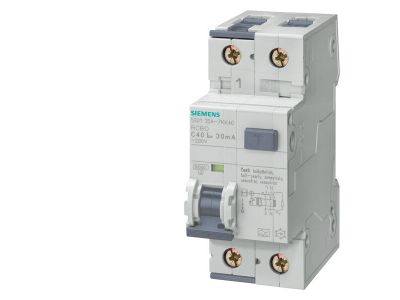

Wyłącznik różnicowo-nadprądowy komb. RCBO, 10 kA, 1P+N, typ AC, 30 mA, char. B, In: 6 A, Un AC: 230V | 5SU1354-0KK06 Siemens

Alternatywny kod produktu: 5SU13540KK06

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy (RCBO) Siemens SENTRON 5SU1354-0KK06 zapewnia zintegrowaną ochronę przed przeciążeniem, zwarciem i prądem różnicowym w jednym module. Prąd znamionowy 6 A i charakterystyka wyzwalania B gwarantują selektywną ochronę obwodów o małym prądzie rozruchowym, natomiast wyłącznik różnicowoprądowy typu AC o czułości 30 mA chroni przed porażeniem w typowych instalacjach domowych. Zdolność zwarciowa 10 kA pozwala bezpiecznie pracować w sieciach o podwyższonym ryzyku zwarć.

• Prąd znamionowy 6 A: Bezpieczne zasilanie odbiorników o umiarkowanym poborze mocy, np. gniazd wtykowych i oświetlenia w budynkach mieszkalnych.
• Charakterystyka wyzwalania B: Szybkie wyłączenie w przypadku zwarć o niskim prądzie – idealne do obwodów z elektroniką i żarówkami LED.
• Różnicowy prąd zadziałania 30 mA (typ AC): Skuteczna ochrona przeciwporażeniowa przy zwarciu doziemnym w obwodach prądu przemiennego sinusoidalnego.
• Zdolność łączeniowa 10 kA: Wytrzymałość na wysokie prądy zwarciowe, zapewniająca ciągłość ochrony w standardowych sieciach 230 V.
• Dwukomorowe zaciski: Ułatwiają podłączanie przewodów o różnych przekrojach, redukując czas montażu i ryzyko poluzowania połączeń.
• Kod DataMatrix na obudowie: Szybki dostęp do pełnej dokumentacji technicznej poprzez aplikację Siemens Industry Online Support – bez szukania kart katalogowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników różnicowo-nadprądowych oraz posiada oznakowanie CE. Zastosowana technika gwarantuje bezpieczeństwo zgodne z aktualnymi standardami instalacyjnymi.

Zastosowanie

Wyłącznik RCBO 5SU1354-0KK06 przeznaczony jest do ochrony końcowych obwodów odbiorczych w systemach jednofazowych prądu przemiennego. Idealnie sprawdza się w następujących scenariuszach:

• Ochrona gniazd wtykowych w budynkach mieszkalnych i biurowych – zapobiega porażeniu prądem oraz uszkodzeniu przewodów przy przeciążeniu.
• Zabezpieczenie obwodów oświetleniowych z oprawami LED – charakterystyka B nie powoduje zbędnych wyłączeń przy krótkotrwałych prądach rozruchowych.
• Separacja obwodów w rozdzielnicach mieszkaniowych – 1P+N zapewnia wyłączenie zarówno fazy, jak i neutralnego, co zwiększa bezpieczeństwo przy pracach serwisowych.
• Stosowanie z szynami zbiorczymi pinowymi Siemens 5ST3 – umożliwia szybki i uporządkowany montaż w rozdzielnicy oraz łatwą rozbudowę o inne urządzenia SENTRON.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 6 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków stosować według dokumentacji producenta, aby uniknąć przegrzania połączeń. Układ 1P+N wymaga doprowadzenia przewodu neutralnego do górnego zacisku N.

FAQ

• Czy wyłącznik 5SU1354-0KK06 chroni przed porażeniem prądem elektrycznym? Tak, zastosowany wyłącznik różnicowoprądowy o czułości 30 mA (typ AC) wyłącza obwód w przypadku wykrycia prądu różnicowego, skutecznie chroniąc użytkownika przed porażeniem w typowych warunkach domowych.
• Jaka jest charakterystyka wyzwalania nadprądowego? Wyłącznik posiada charakterystykę B, co oznacza, że wyzwala przy prądzie 3–5 krotności In (18–30 A). Jest to optymalna charakterystyka do obwodów gniazdowych i oświetleniowych bez dużych prądów rozruchowych.
• Jak szybko uzyskać dane techniczne tego modelu? Na obudowie znajduje się kod DataMatrix. Po zeskanowaniu go smartfonem lub czytnikiem otrzymasz bezpośredni dostęp do karty katalogowej, instrukcji i deklaracji zgodności przez aplikację Siemens Industry Online Support.
